MFX

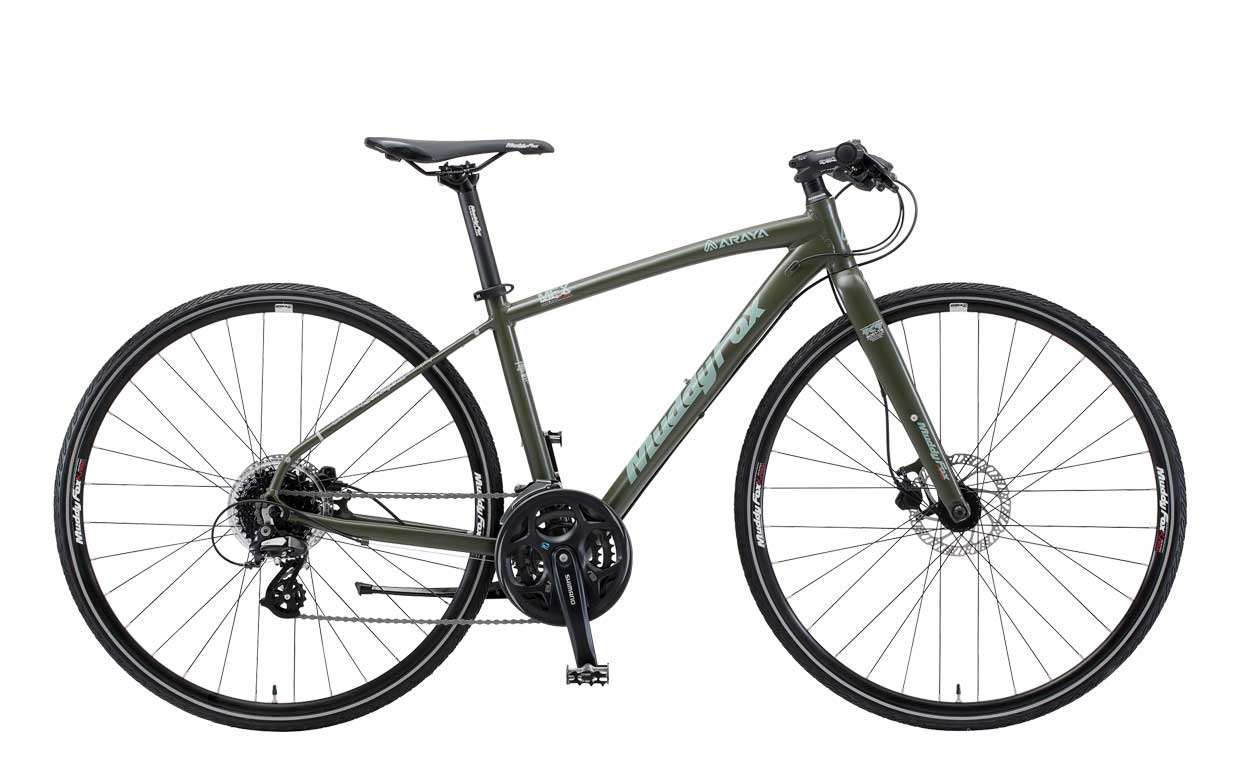

MFX 420mm KA
(マディフォックス・クロス マットカーキ)

MFX

MFX 500mm MC
(マディフォックス・クロス マットモカ)

MFX

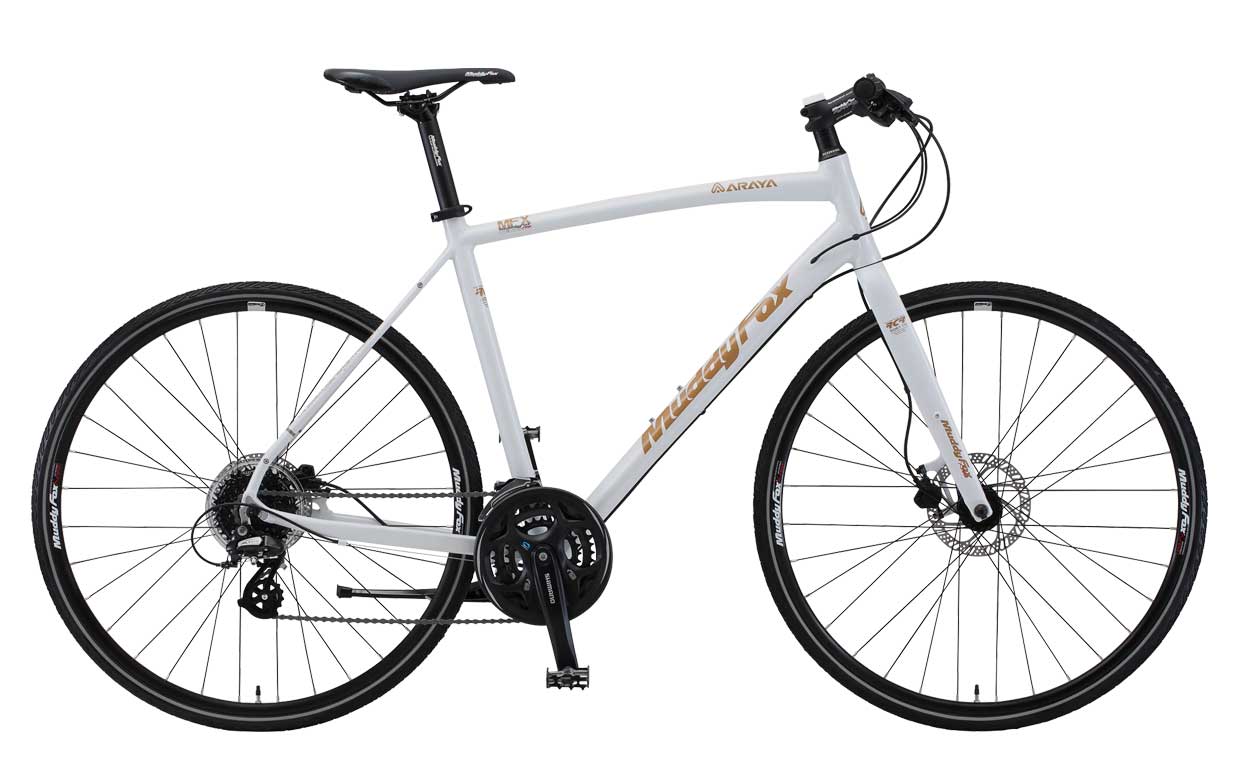

MFX 540mm W
(マディフォックス・クロス パールホワイト)

MFX

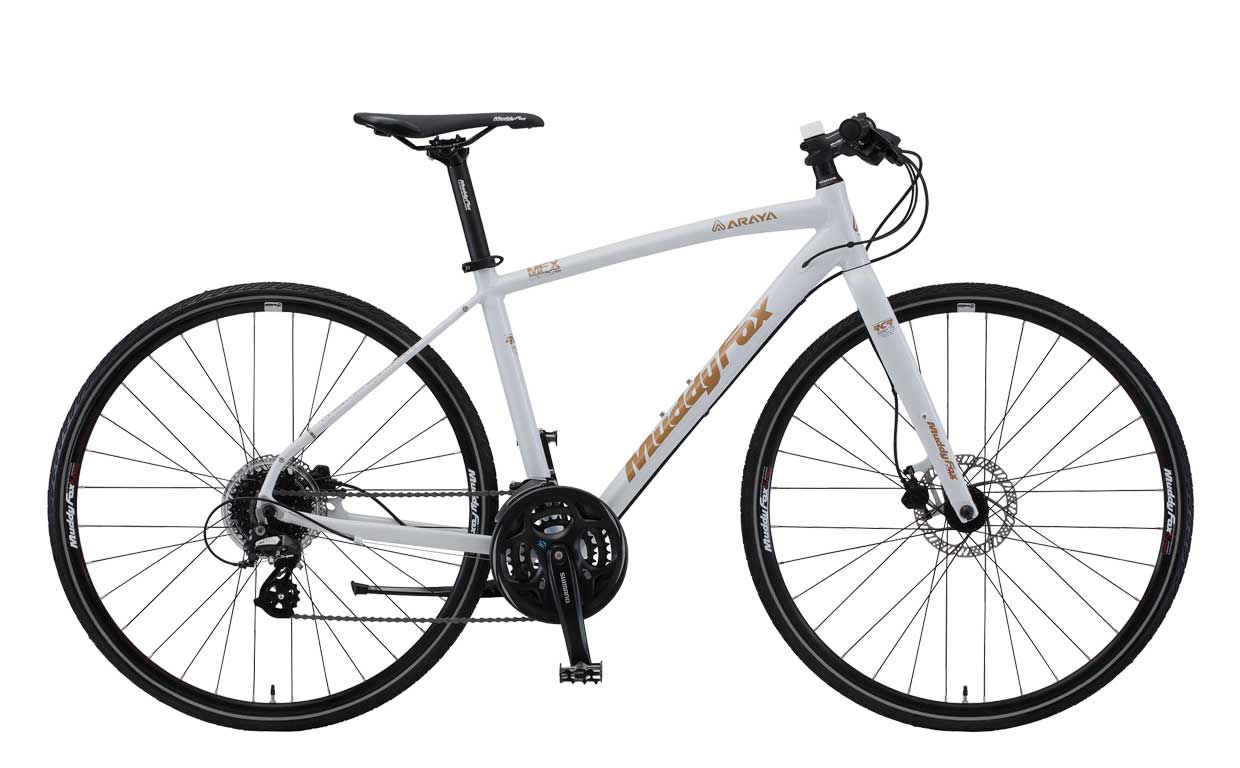

MFX 460mm W
(マディフォックス・クロス パールホワイト)

MFD 420mm KA
MFD 500mm MC
MFD 540mm W
MFD 460mm W

Muddy Fox 2nd Generation

MFX Muddy Fox Xross

¥54,800(消費税別)

フレームとフォークは、とてもライトウェイトなアルミ合金。ハイドロ(油圧)ディスクブレーキも装備して、走るだけでなく止まる機能もハイスペックです。

  • ハイドロディスクブレーキ
  • ハイドロディスクブレーキ
  • ハイドロ(油圧)ディスクブレーキ

    天候や路面の影響を受けにくい制動性能を有した前後ディスクブレーキは、コントロール性を向上させるハイドロ(油圧)式を採用しました。スタンダード化したIS及びポストマウント台座にインストール。将来の保守性も考慮されています。ハイドロケーブルは、フレームに設けられたM5ボルト台座にクランプ型クリップで確実に固定されています。※MFX、MFD共通仕様となります。

  • シフトケーブル内蔵
  • シフトケーブル内蔵
  • シフトケーブル内蔵

    フロント3段・リヤ8段変速をコントロールするシフトケーブルは、フレームダウンチューブに内蔵。ダウンチューブ上側にはケーブルストッパーを設け、BB部分にインナーケーブルを導き出しやすい加工が施され、メンテナンス性も考慮しています。

  • ハンドルバー
    ステム断面図
  • ハンドルステムハンドルステム
  • FLAT-TOPハンドルバー
    REVERSE-SHOTハンドルステム

    ハンドルバー上面をフラット、下部でテーパーラインを設けたハンドルバー。MuddyFoxのロゴが配され、中央には角度表示を設けたセンターマークを設け、ステムへの組付に対応。ハンドルステムは±10度のリバースタイプ。スペーサー10mm(3個)、5mm(2個)の計40mmのスペーサーを組み合わせることにより、ハンドル高さ、水平寸法の微細なセッティングも可能にしました。※MFX、MFD共通仕様となります。

  • サドルとシートポスト
  • サドル
  • Comfort-Ride Long-Tailサドル
    Twin-Boltシートポスト

    ロングテールタイプで、ロープロファイル(薄型)でありながら快適性能も向上させたSella Royalトレッキングサドル。シートポストは2本ボルト止めで確実なサドル固定が得られるだけでなく、微細なサドル角度調整も可能にしています。350mmロングサイズ、オーバーサイズ31.4mm径で、シートポストを高くセットした際の強度も考慮されています。

  • チェーンフック
  • チェーンフック
  • MuddyFoxニューロゴ

    MuddyFoxニューロゴは、ダウンチューブに左右バランスを考慮されデザインされました。またマット(つや消し)カラーには、ロゴ部分だけ光沢を有したデカールアートワーク。次世代MuddyFoxのために、すべてにわたってリデザインされました。

  • パッケージカートン
  • パッケージカートン

    製品とは直接関係ないですが、バイクを半製品状態でお店に届けるパッケージカートンデザインにも気合を入れました(^^)

Spec

フレーム サイズ 420, 460, 500, 540mm
カラー パールホワイト、マットモカ、マットカーキ
フレーム アルミ6061-T6 RCR ハイドロフォーム D.B.
フォーク アルミ6061-T6 RCR エアロブレード ストレートフォーク
ヘッドセット (KORE) IGA-1181A 1-1/8 Φ41.2 インテグレーテッドAHEAD KORE ヘッドキャップ、ヘッドスペーサー 10mm×3, 5mm×2
BBセット (CH) CH-52 68-122 シールドベアリング ユニットBB
コックピット ハンドルバー (ZOOM) FLAT-TOP MTB-AL-300BT 580mm
ハンドルステム (ZOOM) REVERSE-SHOT ±10° TDS-C302-8 75mm(420, 460mm)、90mm(500, 540mm)
グリップ (VELO) VLG-975A
ドライブトレイン シフトレバー (SHIMANO) ALTUS SL-M310 ラピッドファイヤープラス 3×8
リヤディレーラー (SHIMANO) ALTUS RD-M310
フロントディレーラー (SHIMANO) ALTUS FD-M310 Φ34.9mm
チェーンホイール (SHIMANO) ALTUS FC-M311 48-38-38Tギアガード付き ×170mm(420, 460mm)、175mm(500, 540mm)
カセットギヤ (SHIMANO) CS-HG200-8、8段 12-14-16-18-21-24-28-32T
チェーン (KMC) Z-83
ペダル (FEIMEN) FP-980ZU アルミボディ
ブレーキ ブレーキ (TEKTRO) HD-M285 ハイドロディスクブレーキ TR160-24 Φ160mm 6-Bolt ディスクローター
ブレーキレバー (TEKTRO) HD-M285 ハイドロディスクブレーキ用
ホイール ハブ (NOVATEC) D471SBT-SC/D472TSBT-SC 100×135mm ディスク用 32HQR-270-F/R アルミQRレバー
スポーク 14G ステンレス ブラック
リム (WEINMANN) 700C 622-18C XC180 32H ブラック
タイヤ (CST) C1698 700×32C サイドリフレクターライン F/V
シート サドル (CIONLLI) COMFORT LONG-TAIL 1220
シートポスト (ZOOM) TWIN-BOLT SP-C255 ブラック Φ31.6×350
シートバンド (KALLOY) XC-69 QRレバー内径Φ34.9
アクセサリー キックスタンド (NUVO)NH-KC139AA アルミセンタースタンド
その他 前後リフレクター、前後ホイルリフレクター、ベル
  基本重量 11.6㎏(420mm)キックスタンド、リフレクター類、ベル等を除く

Geometry

  A B C D E F G H J K L M α° β° N P Q R S
420mm 420 110 519 535 604 440 1035 45 68 68 135 63 71.0 75.0 736 761 968 391 537
460mm 460 130 543 560 621 440 1052 45 68 68 135 63 72.0 75.0 766 799 1007 410 559
500mm 500 145 559 575 637 440 1068 45 68 68 135 63 72.0 75.0 792 838 1046 421 573
540mm 540 170 585 600 663 440 1094 45 68 68 130 63 72.0 75.0 823 877 1084 440 597

Suitable Rider's Height

  140 145 150 155 160 165 170 175 180 185 190 cm
420mm
460mm
500mm
540mm
  • 各寸法は設計寸法であり、組上がりにより若干誤差が生じます。
  • 適正乗車身長範囲は、標準的な体格によるもので、腕や脚の長さで前後することがあります。スタンドオーバーハイト、サドル地上高もご参考にして、適切なサイズをお選びください。

ジオメトリ表

フレーム各寸法

  • Aフレームサイズ
  • Bヘッドチューブ
  • Cトップチューブ
  • Dトップチューブ(仮想水平)
  • Eフロントセンター
  • Fリヤセンター
  • Gホイールベース
  • Hフォークオフセット
  • JBB下がり
  • KBB幅
  • LリヤOLD
  • Mトレール
  • α°ヘッドアングル
  • β°シートアングル
  • Nスタンドオーバーハイト
  • Pサドル地上高(最小)
  • Qサドル地上高(最大)
  • Rリーチ
  • Sスタック
