MFD

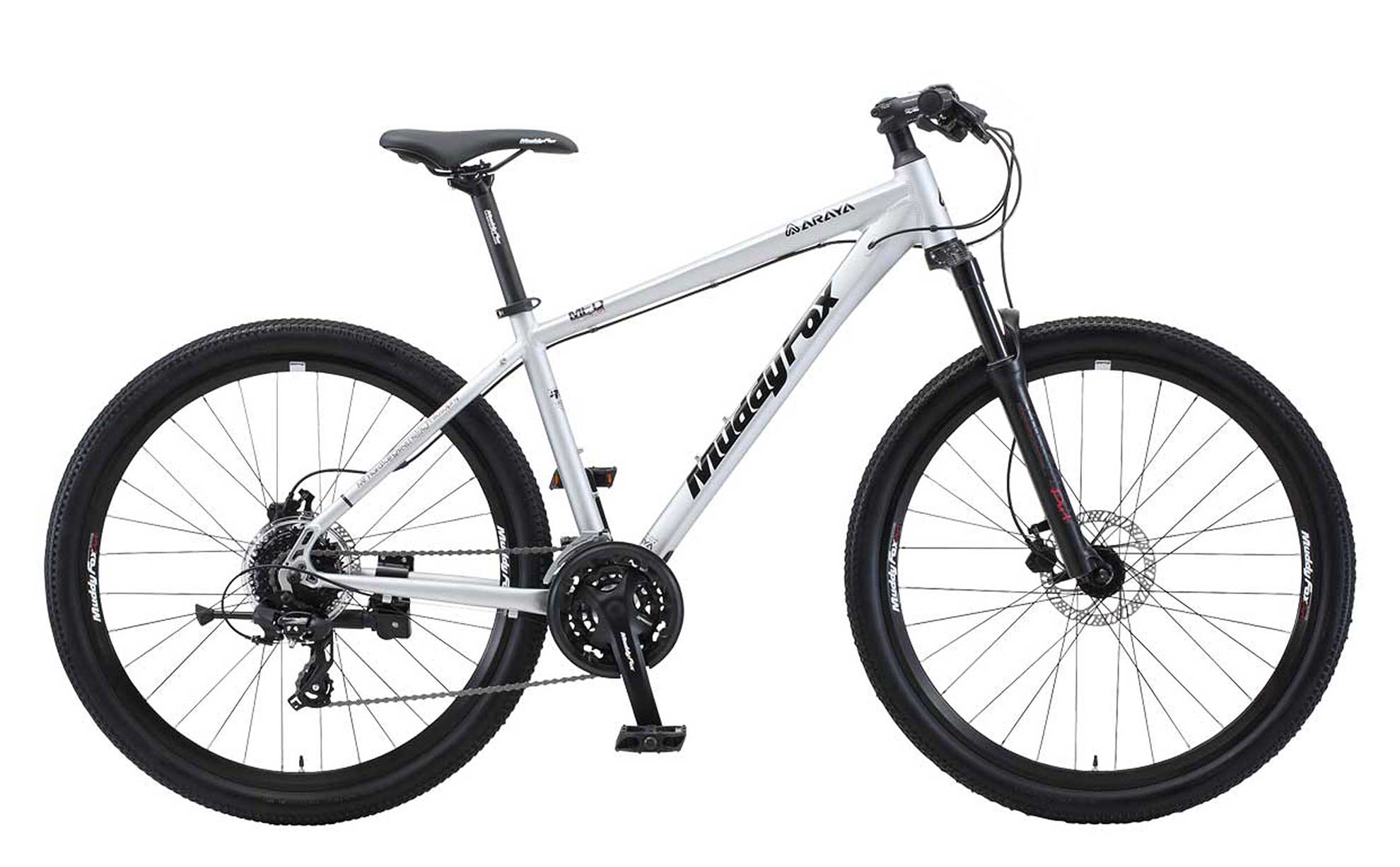

MFD 430mm ST
(マディフォックス・ダート マットサテン)

MFD

MFD 480mm K
(マディフォックス・ダート マットブラック)

MFD

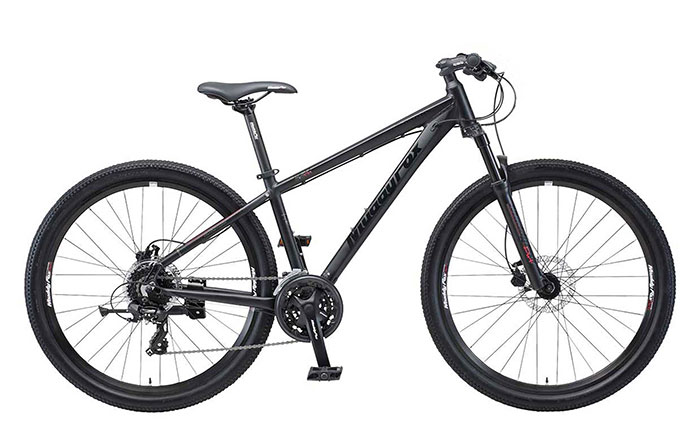

MFD 380mm K
(マディフォックス・ダート マットブラック)

MFD 430mm ST
MFD 480mm K
MFD 380mm K

Muddy Fox 2nd Generation

MFD Muddy Fox Dirt

¥54,800(消費税別)

MTBの規範となる仕様をフル装備。

サスペンションは、手元にロックアウトコントロールレバー。もちろんハイドロディスクブレーキも標準装備です。

  • ハイドロディスクブレーキ
  • ハイドロディスクブレーキ
  • ハイドロ(油圧)ディスクブレーキ

    天候や路面の影響を受けにくい制動性能を有した前後ディスクブレーキは、コントロール性を向上させるハイドロ(油圧)式を採用しました。スタンダード化したIS及びポストマウント台座にインストール。将来の保守性も考慮されています。ハイドロケーブルは、フレームに設けられたM5ボルト台座にクランプ型クリップで確実に固定されています。※MFX、MFD共通仕様となります。

  • シフトケーブル内蔵
  • シフトケーブル内蔵
  • シフトケーブル内蔵

    フロント3段・リヤ8段変速をコントロールするシフトケーブルは、フレームダウンチューブに内蔵。ダウンチューブ上側からBBのワイヤーガイドまでフルアウターケーシングとして、マッドプルーフ性を考慮しました。

  • ハンドルバー
    ステム断面図
  • ハンドルステムハンドルステム
  • FLAT-TOPハンドルバー
    REVERSE-SHOTハンドルステム

    ハンドルバー上面をフラット、下部でテーパーラインを設けたハンドルバー。MuddyFoxのロゴが配され、中央には角度表示を設けたセンターマークを設け、ステムへの組付に対応。ハンドルステムは±10度のリバースタイプ。スペーサー10mm(3個)、5mm(2個)の計40mmのスペーサーを組み合わせることにより、ハンドル高さ、水平寸法の微細なセッティングも可能にしました。※MFX、MFD共通仕様となります。

  • サドルとシートポスト
  • サドル
  • Direct-Drive Short-Noseサドル
    Twin-Boltシートポスト

    サドルは全長が少し短めのショートノーズタイプ。サドルトップにはMuddyFoxロゴがエンボス加工されています。シートポストは2本ボルト止めで確実なサドル固定が得られるだけでなく、微細なサドル角度調整も可能になりました。350mmロングサイズ、オーバーサイズ31.4mm径で、シートポストを高くセットした際の強度も考慮されています。

  • リモートロックアウト
  • リモートロックアウト
  • リモートロックアウト

    舗装路の走行や、立ち漕ぎの上り坂で威力を発揮。サスペンション機能を制止させるロックアウト機構がフロントサスペンションフォークに装備されています。ロックアウトのオン・オフはハンドルバーの手元のリモートレバーで切り替えが可能。うれしい上位MTB機能です。

  • ニューロゴ
  • ニューロゴ
  • MuddyFoxニューロゴ

    MuddyFoxニューロゴは、ダウンチューブに左右バランスを考慮されデザインされました。またマット(つや消し)カラーには、ロゴ部分だけ光沢を有したデカールアートワーク。次世代MuddyFoxのために、すべてにわたってリデザインされました。※MFX、MFD共通仕様となります。

  • パッケージカートン
  • パッケージカートン

    製品とは直接関係ないですが、バイクを半製品状態でお店に届けるパッケージカートンデザインにも気合を入れました(^^)

Spec

フレーム サイズ 380mm, 430mm, 480mm
カラー マットブラック、マットサテン
フレーム アルミ6061-T6 RCR ハイドロフォームD.B.
フォーク (GTMRK)360M-S-RL-27.5 ロックアウトリモートコントロール
ヘッドセット (FEIMIN)FP-H863 1-1/8 Φ44.0 インターナショナル AHEAD ヘッドスペーサー 10mm×3.5mm×2
BBセット (CH)CH-52 68-111mm シールドベアリング ユニットBB
コックピット ハンドルバー (ZOOM)FLAT-TOP MTB-AL-300BT 580mm
ハンドルステム (ZOOM)REVERSE-SHOT ±10° TDS-C302-8 75mm(380,430,480mm)
グリップ (VELO)VLG-975A
ドライブトレイン シフトレバー SHIMANO ALTUS SL-M310 ラピッドファイヤープラス 3×8
リヤディレーラー SHIMANO TOURNEY TX RD-TX800
フロントディレーラー SHIMANO TOURNEY TX RD-TX800 Φ34.9mm
チェーンホイール (PROWHEEL)MPE-301P 42-32-32T ギヤガード付 ×170mm(380,430mm),175mm(480mm)
カセットギヤ SHIMANO CS-HG200-8 8段 12-14-16-18-21-24-28-32T
チェーン KMC Z8.3
ペダル (FEIMIN)FP-850 プラットフォーム
ブレーキ ブレーキ (TEKTRO)HD-M285 ハイドロディスクブレーキ TR160-24 Φ160mm 6-Bolt ディスクローター
ブレーキレバー (TEKTRO)HD-M285 ハイドロ-ディスクブレーキ用
ホイール ハブ (NOVATEC)D471SBT-SC/D472TSBT-SC 100×135mm ディスク用 32H QR-270-F/R アルミQRレバー
スポーク 14G ステンレス ブラック
リム (WEINMANN)27.5/650B 584-19C DA19 32H ブラック
タイヤ (CST) C1820 27.5×1.95 F/V
シート サドル (SELLE ROYAL) DIRECT-DRIVE SHORT-NOSE 2060HRN
シートポスト (ZOOM) TWIN-BOLT SP-C255 ブラック Φ31.6×350
シートバンド (KALLOY) XC-68 QRレバー 内径Φ34.9
アクセサリー キックスタンド (NUVO) NH-KF52SA サイドスタンド
その他 前後リフレクター、前後ホイルリフレクター、ベル
  基本重量 13.8kg(380mm)キックスタンド、リフレクター類、ベル等除く

Geometry

  A B C D E F G H J K L M α° β° N P Q R S
380mm 380 105 561 575 640 430 1064 42 54 68 135 78 70.0 72.3 743 742 948 398 589
430mm 430 115 566 590 650 430 1076 42 49 68 135 78 70.0 72.8 769 795 1000 406 594
480mm 480 135 583 610 671 430 1096 42 49 68 135 78 70.0 72.8 802 842 1047 419 613

Suitable Rider's Height

  140 145 150 155 160 165 170 175 180 185 190 cm
380mm
430mm
480mm
  • 各寸法は設計寸法であり、組上がりにより若干誤差が生じます。
  • 適正乗車身長範囲は、標準的な体格によるもので、腕や脚の長さで前後することがあります。スタンドオーバーハイト、サドル地上高もご参考にして、適切なサイズをお選びください。

ジオメトリ表

フレーム各寸法

  • Aフレームサイズ
  • Bヘッドチューブ
  • Cトップチューブ
  • Dトップチューブ(仮想水平)
  • Eフロントセンター
  • Fリヤセンター
  • Gホイールベース
  • Hフォークオフセット
  • JBB下がり
  • KBB幅
  • LリヤOLD
  • Mトレール
  • α°ヘッドアングル
  • β°シートアングル
  • Nスタンドオーバーハイト
  • Pサドル地上高(最小)
  • Qサドル地上高(最大)
  • Rリーチ
  • Sスタック
