Muddy Fox 2nd Generation

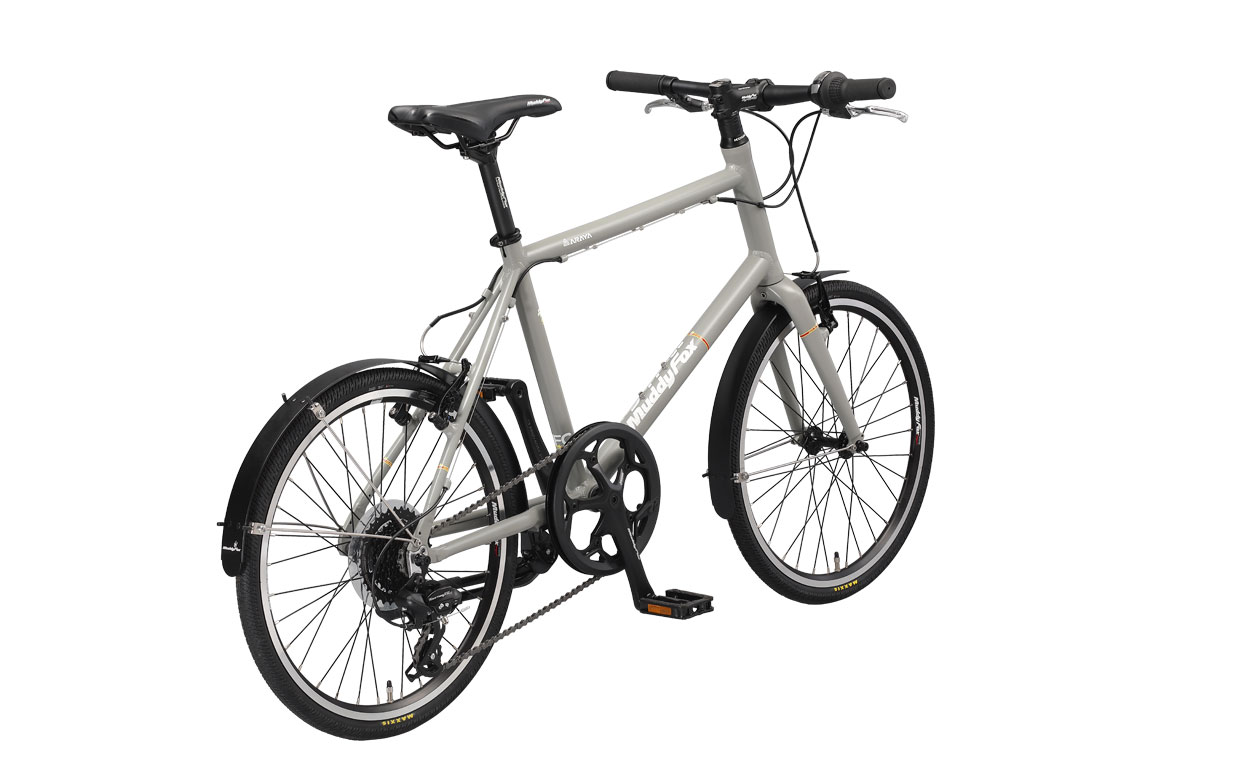

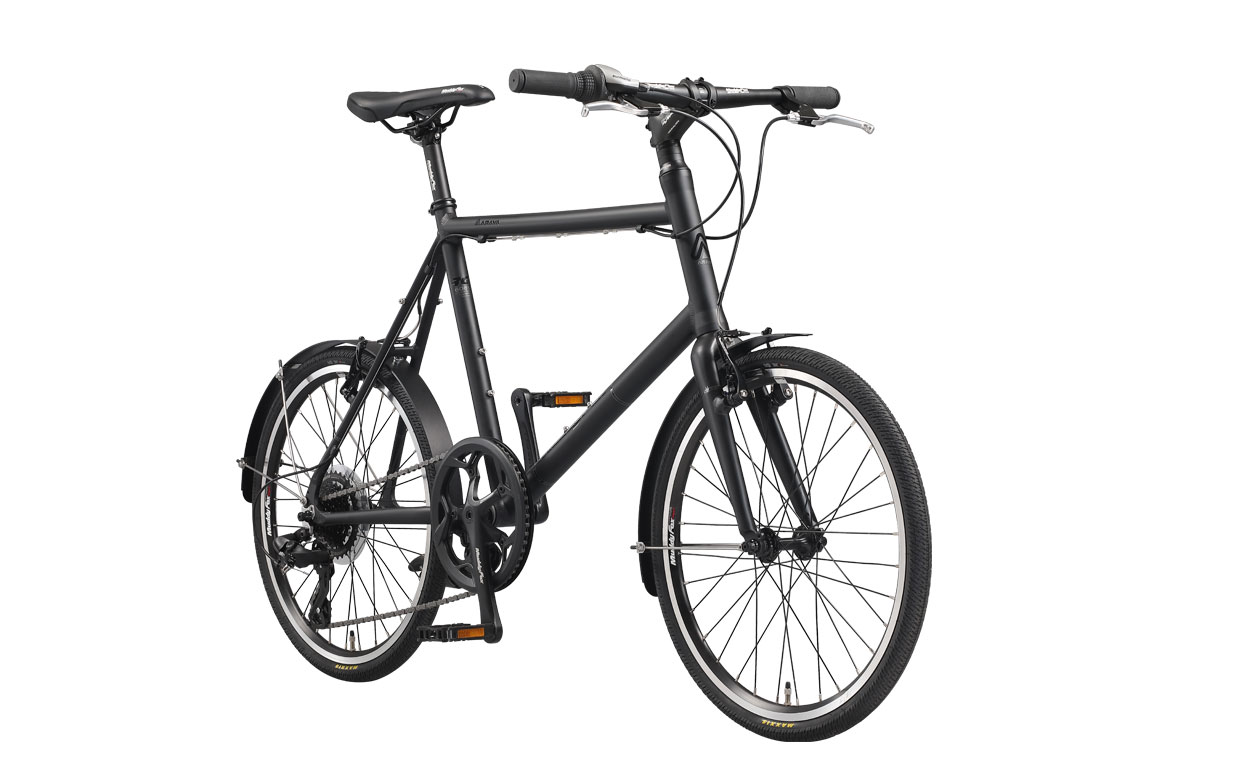

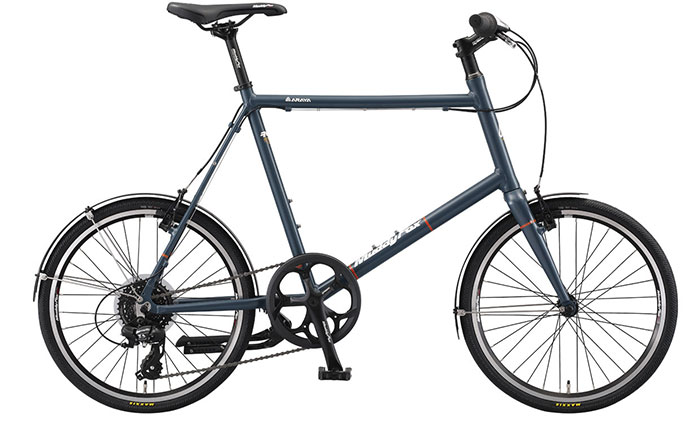

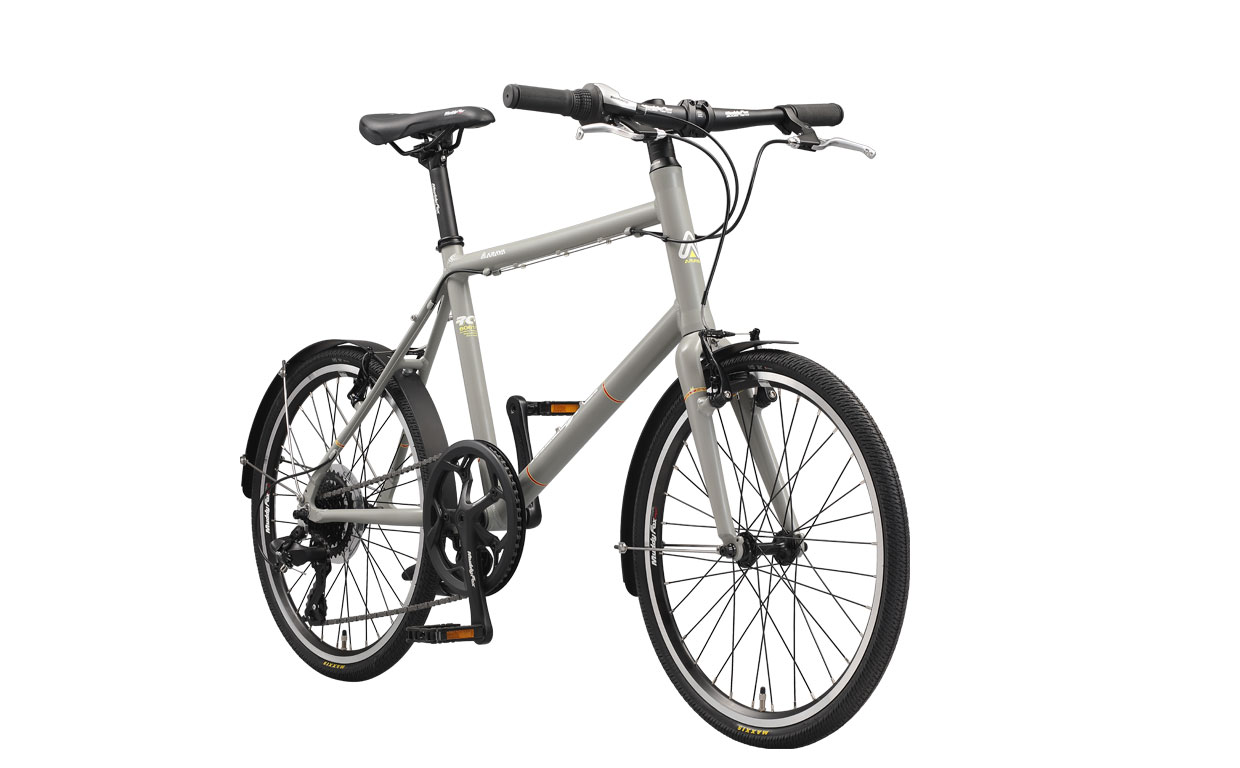

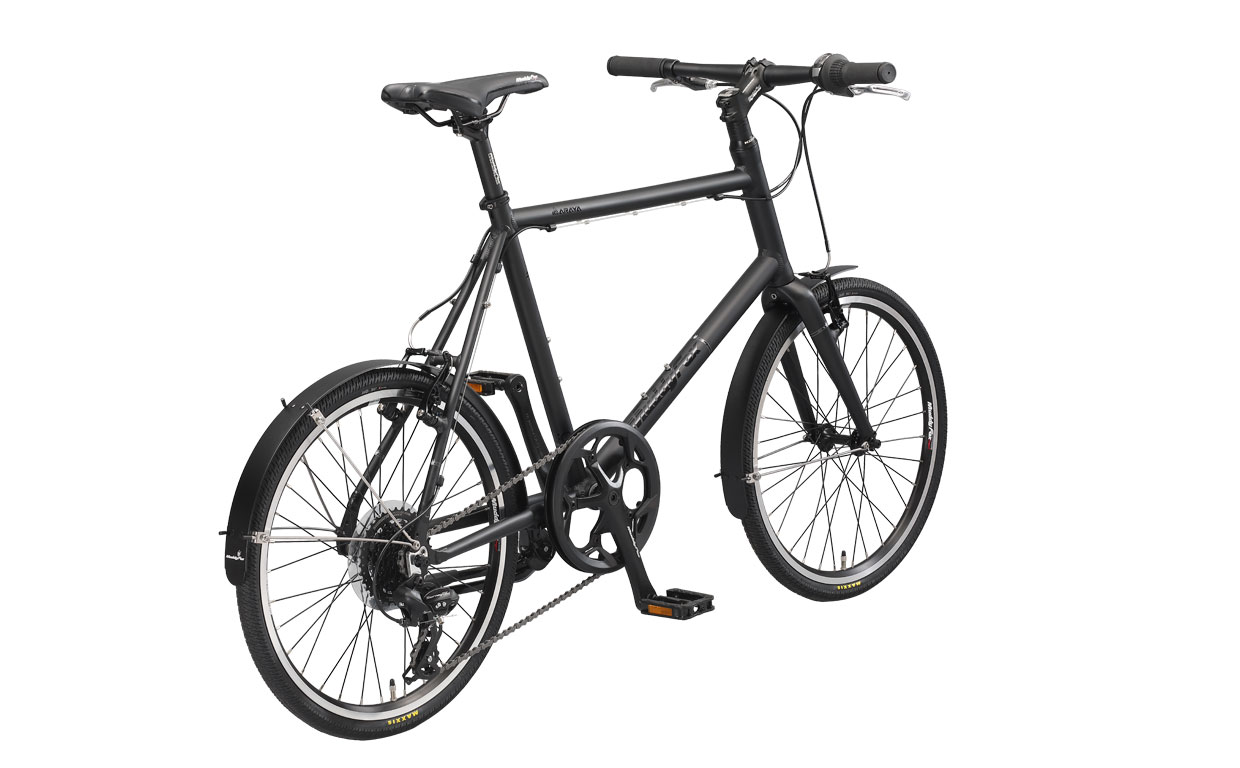

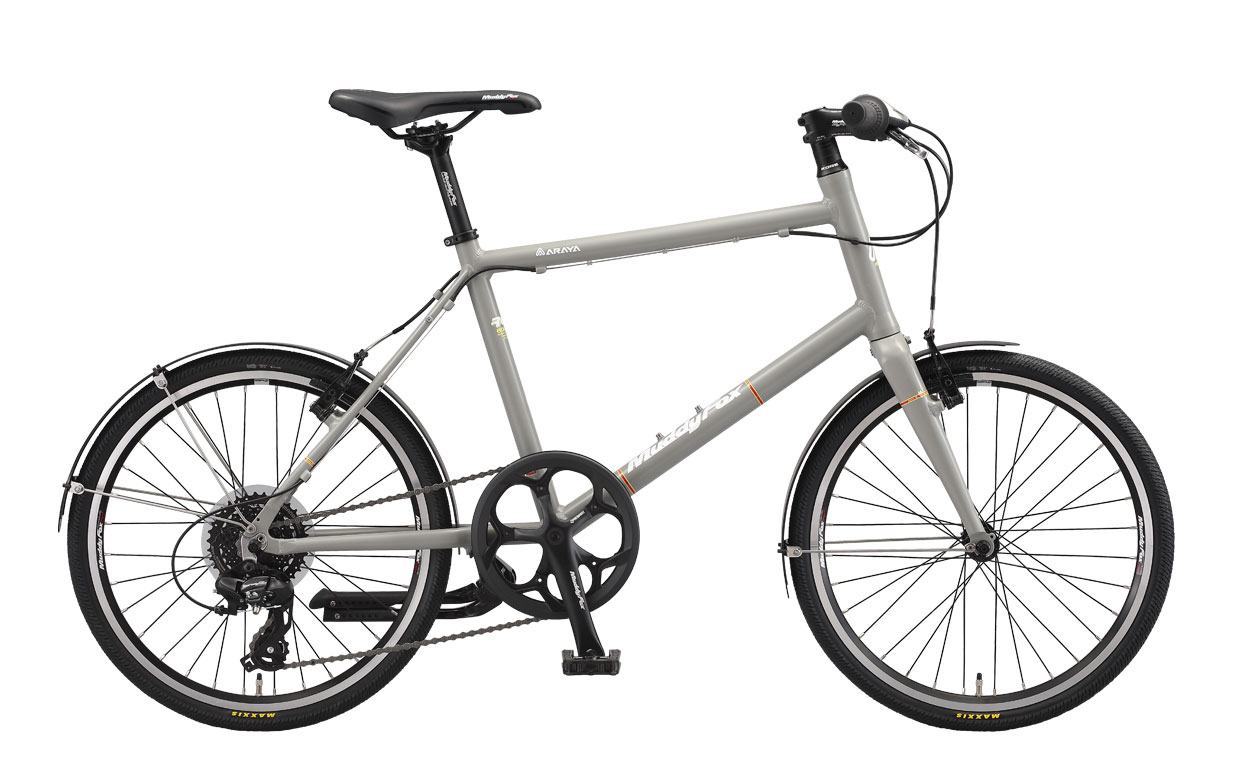

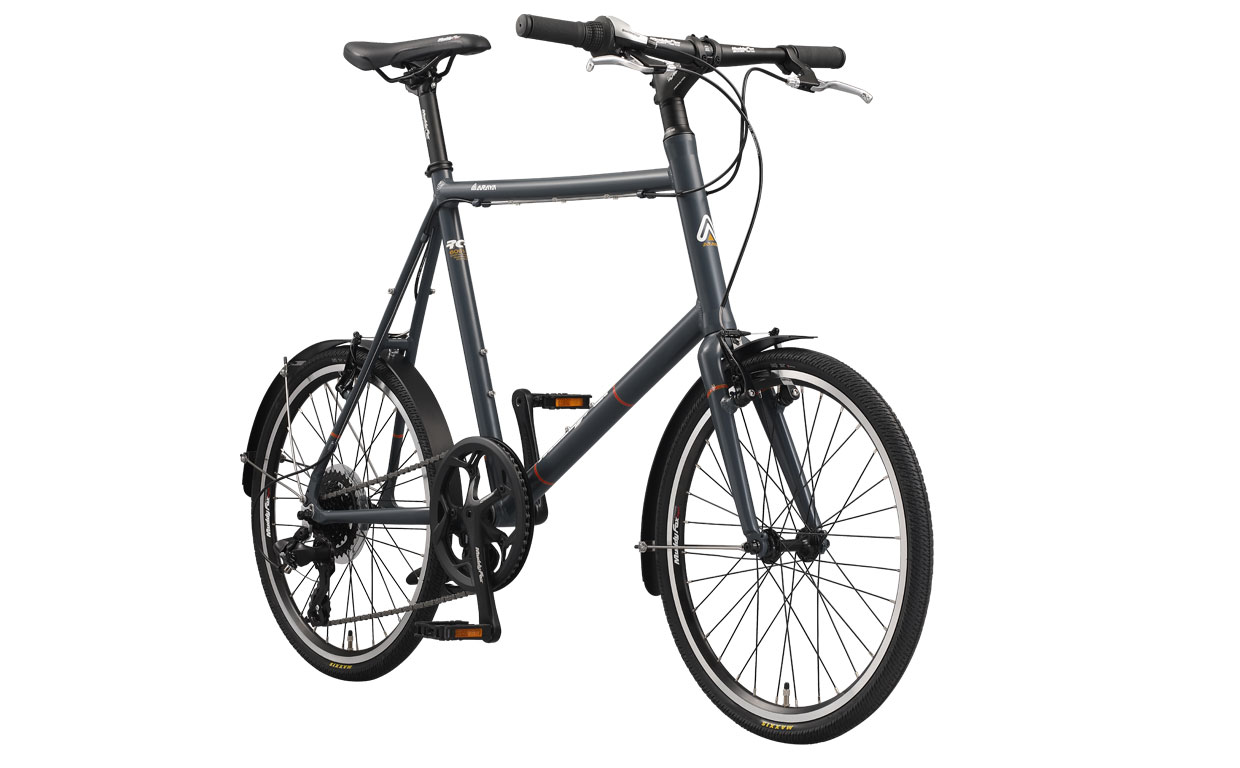

MFC Muddy Fox Compact

¥56,800(消費税別)

細身のアルミフレームとフォークで軽量化を実現。スマートな両立スタンドとフラットなフェンダー装備で、街と共棲するミニベロ。ツーリングもこなします。


8月上旬発売開始予定。 ご購入、お問い合わせは最寄りのARAYAディーラーへ
  • ステムとハンドルバー
  • ステムとハンドルバー

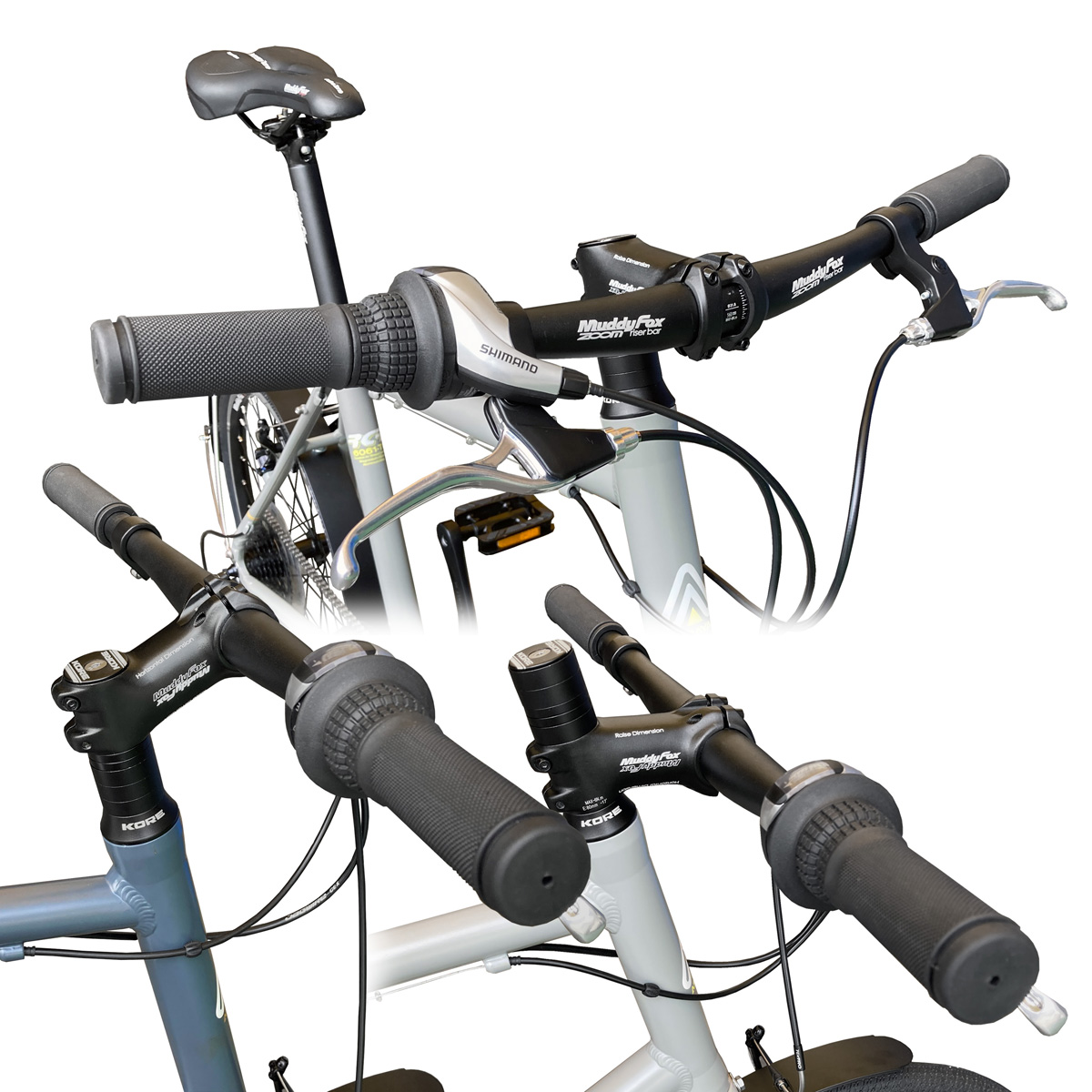

  • RAISER BAR ハンドル

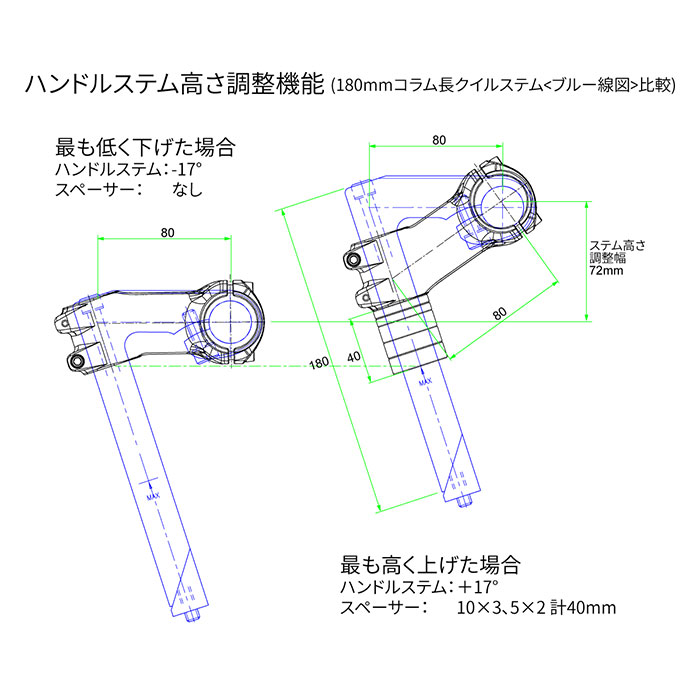

    RAISE & HORIZONTAL ステム

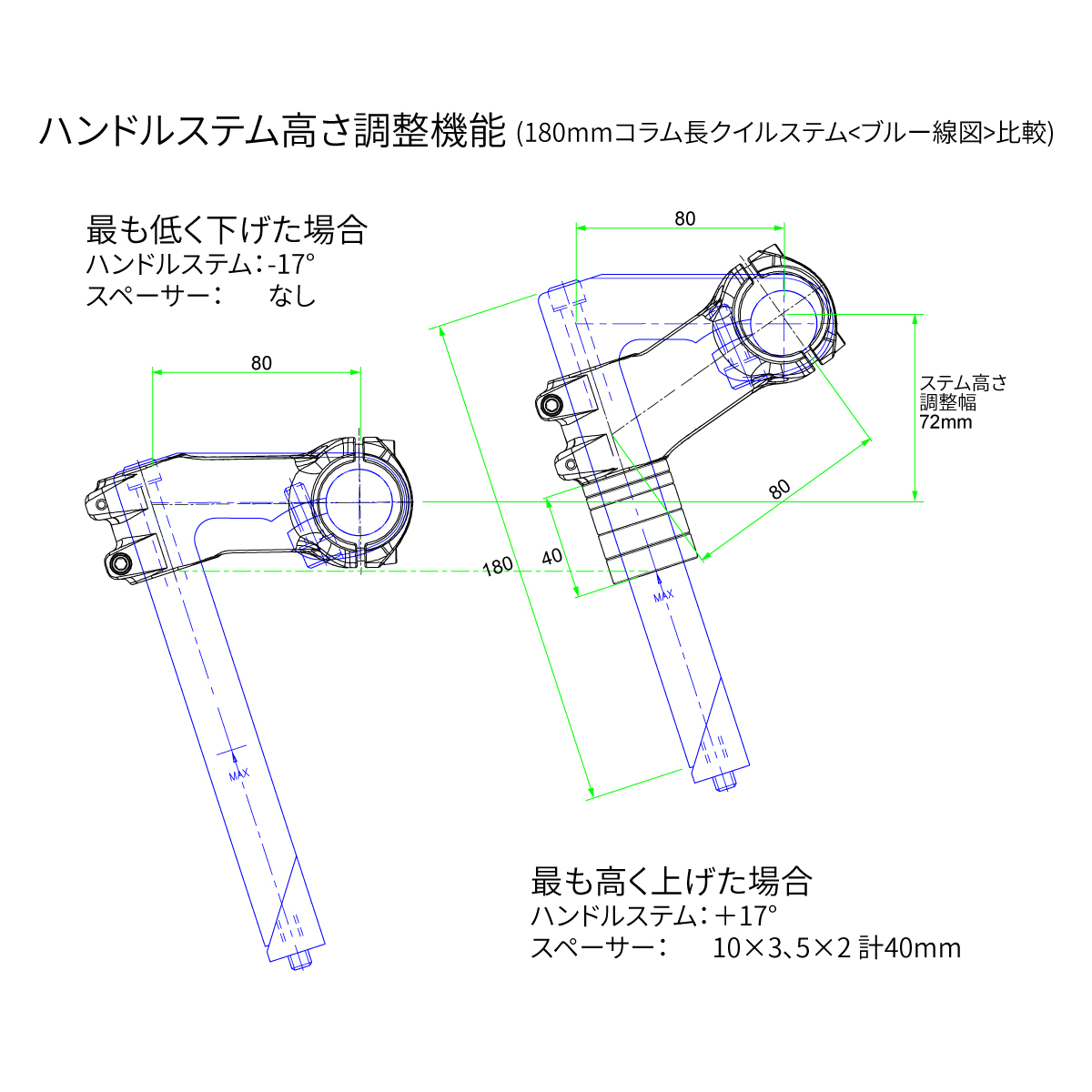

    緩くアップライドした560mm幅ハンドルバーは、MTB用ライザーバーのデザインを踏襲。±17度ステムの反転と、計40mmのスペーサーの組合せで最大70mm以上のハンドル高さ調整が可能です。バー、ステム共に表面硬度を高めたサンドブラスト仕上。シフターには、グリップ回転で直感的変速操作が可能なレボシフトを採用しています。

  • サドル
  • サドル

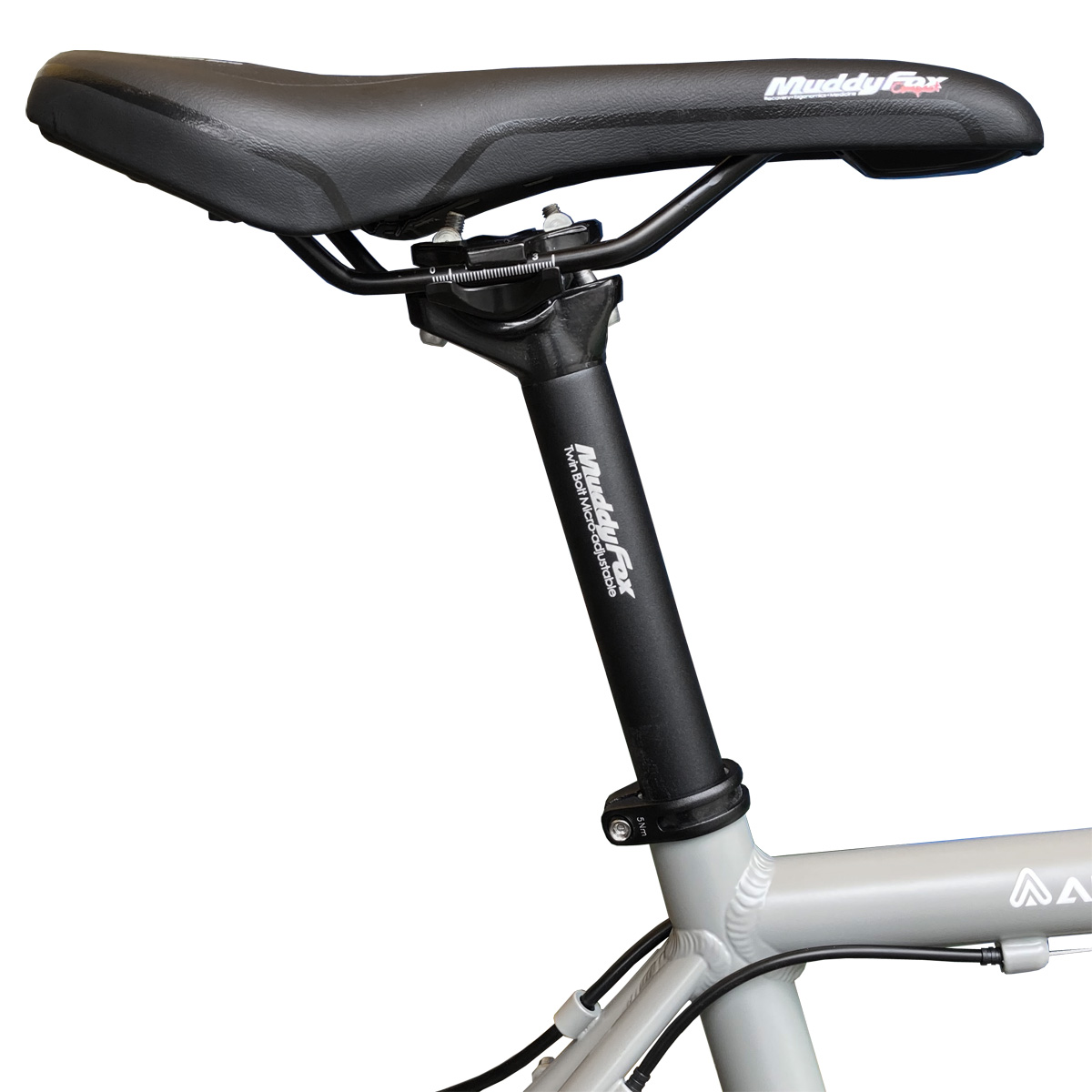

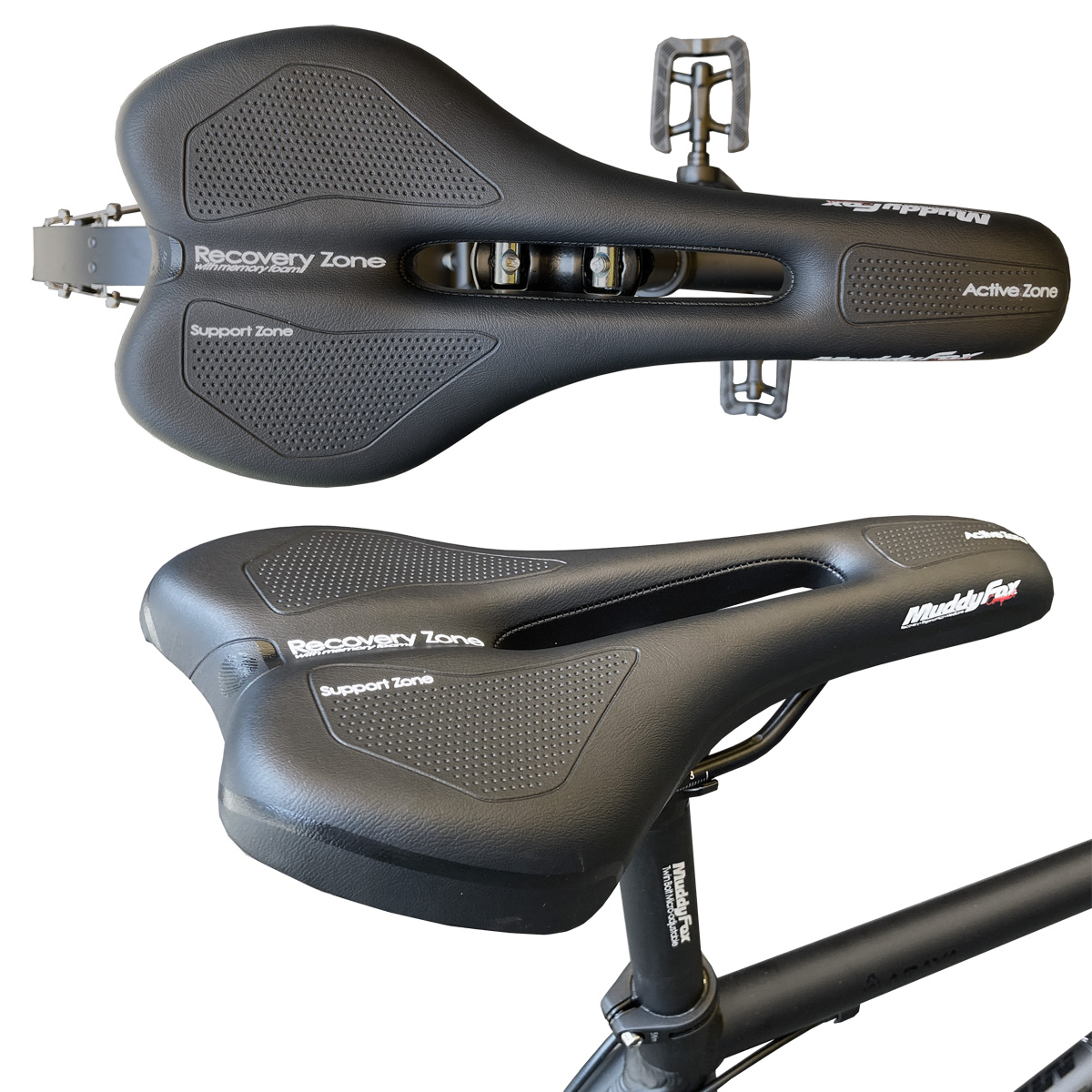

  • SELLE ROYAL R.e.med サドル

    サドルへ掛かる圧力を常時再分配。3つのゾーンに分けたパッドクッションを設けました。骨盤にあたる部分には、メモリーフォームを埋め込み、衝撃を吸収。シャープなフォルムでありながら、ゆっくり走る街乗りにも適したサドルです。シートポストは2本ボルト止め。サドルの確実な固定だけでなく、サドル角度等の微細なセッティングを可能にしています。

  • クランク
  • ペダル

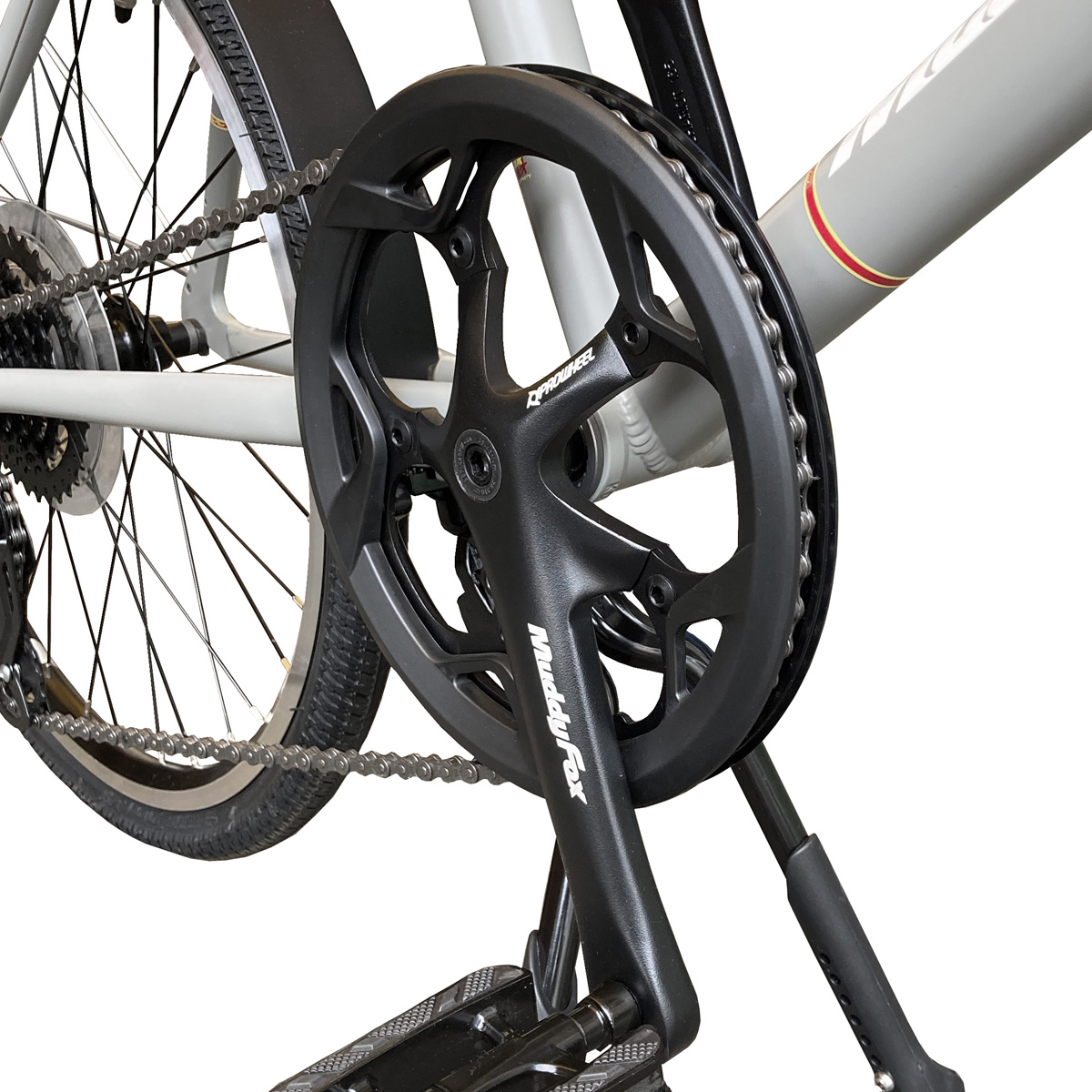

  • PROWHEEL SOLID-252 ダブルガードギヤクランク

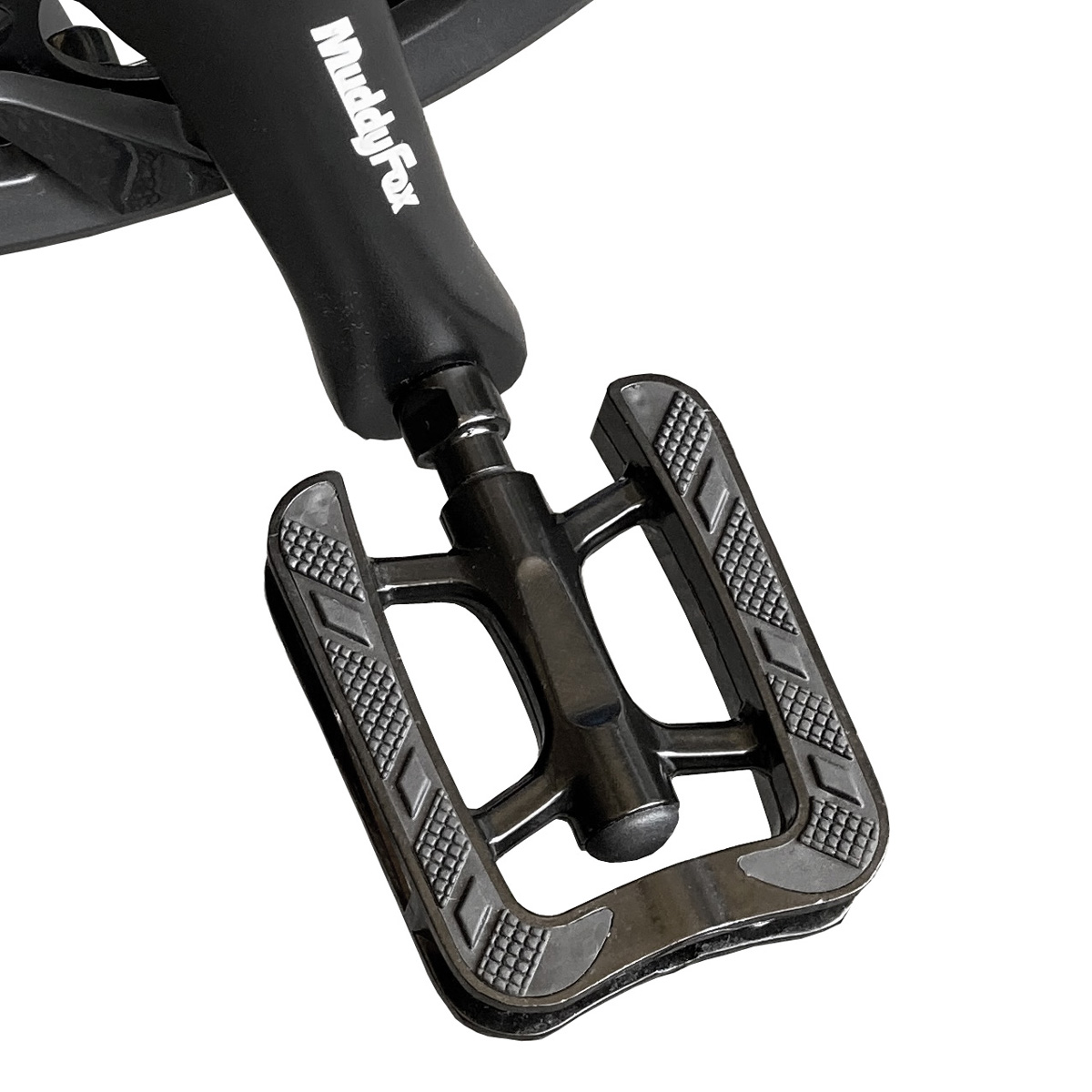

    ラバーインサート プラットホームペダル

    6061-T6アルミ鍛造ギヤクランクは、PCD130mm長めのアームを有してギヤ板の振れを抑えています。52Tのラージギヤには、ダブルギヤガードを装備。ウェアのボトム裾汚れとインナー側へのチェーン脱落を抑えたしました。
    マイクロベアリングで構成される薄型アルミプラットホームペダルは、踏面に樹脂をインサートして靴底との滑りを抑え、街乗りにも便利な仕様です。

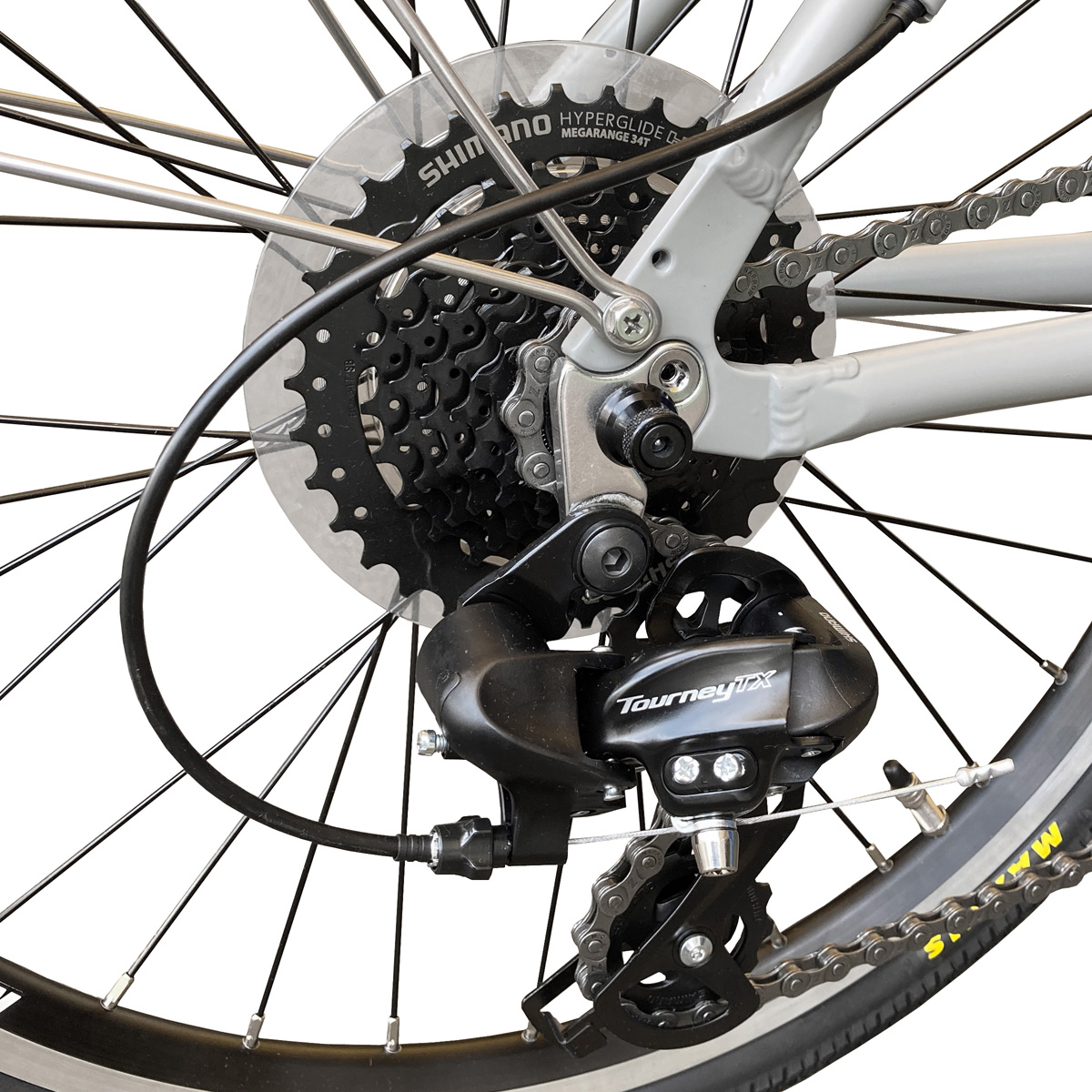

  • ディレイラー
  • ギアレンジ
  • メガレンジ 11-34T 8段

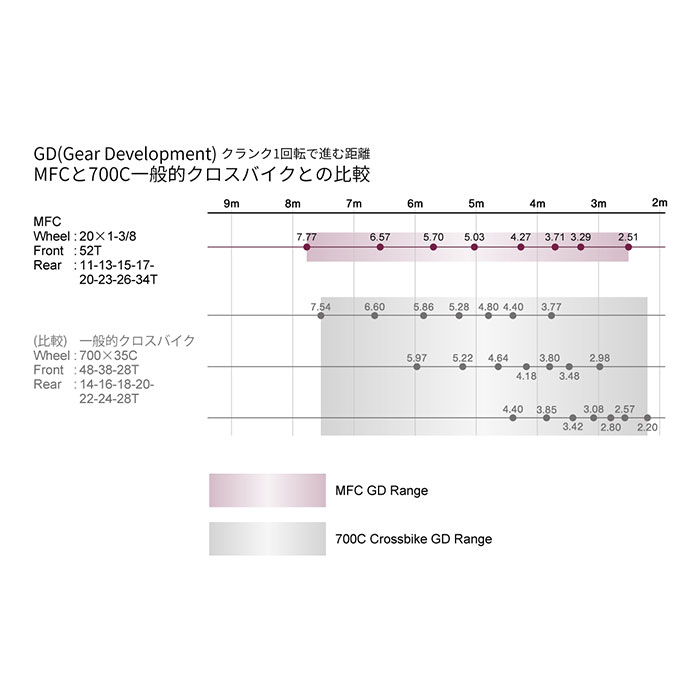

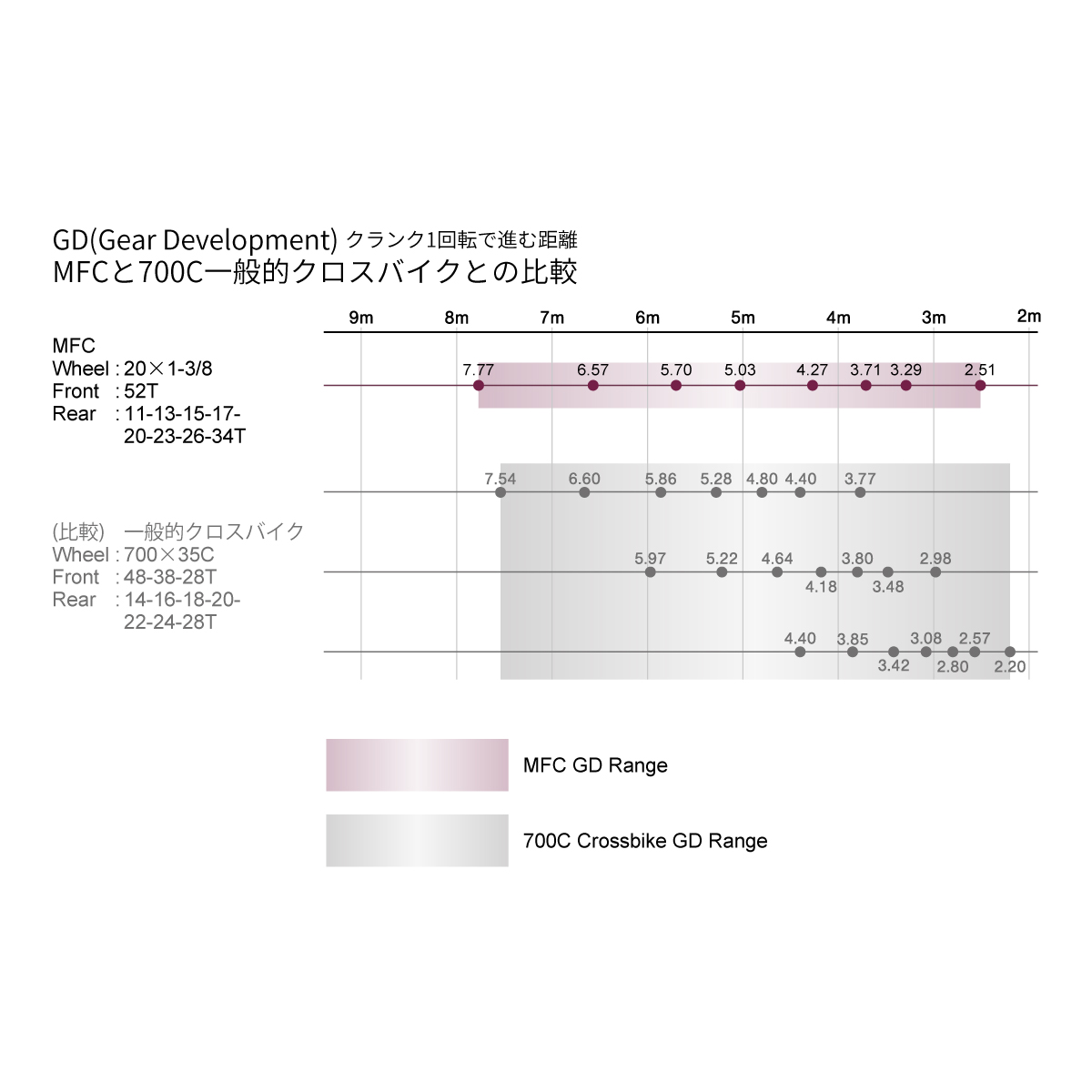

    ワイドな8段カセットギヤ、フロントの52Tラージギヤとのコンビネーションと、少し大きめの20"サイズETRTO-451ホイールで、小径ホイールでありながらも、一般的な700Cクロスバイクと同等のGD値レンジ(クランク1回転で進む距離の幅)を獲得しました。

  • Vブレーキ
  • Vブレーキ比較

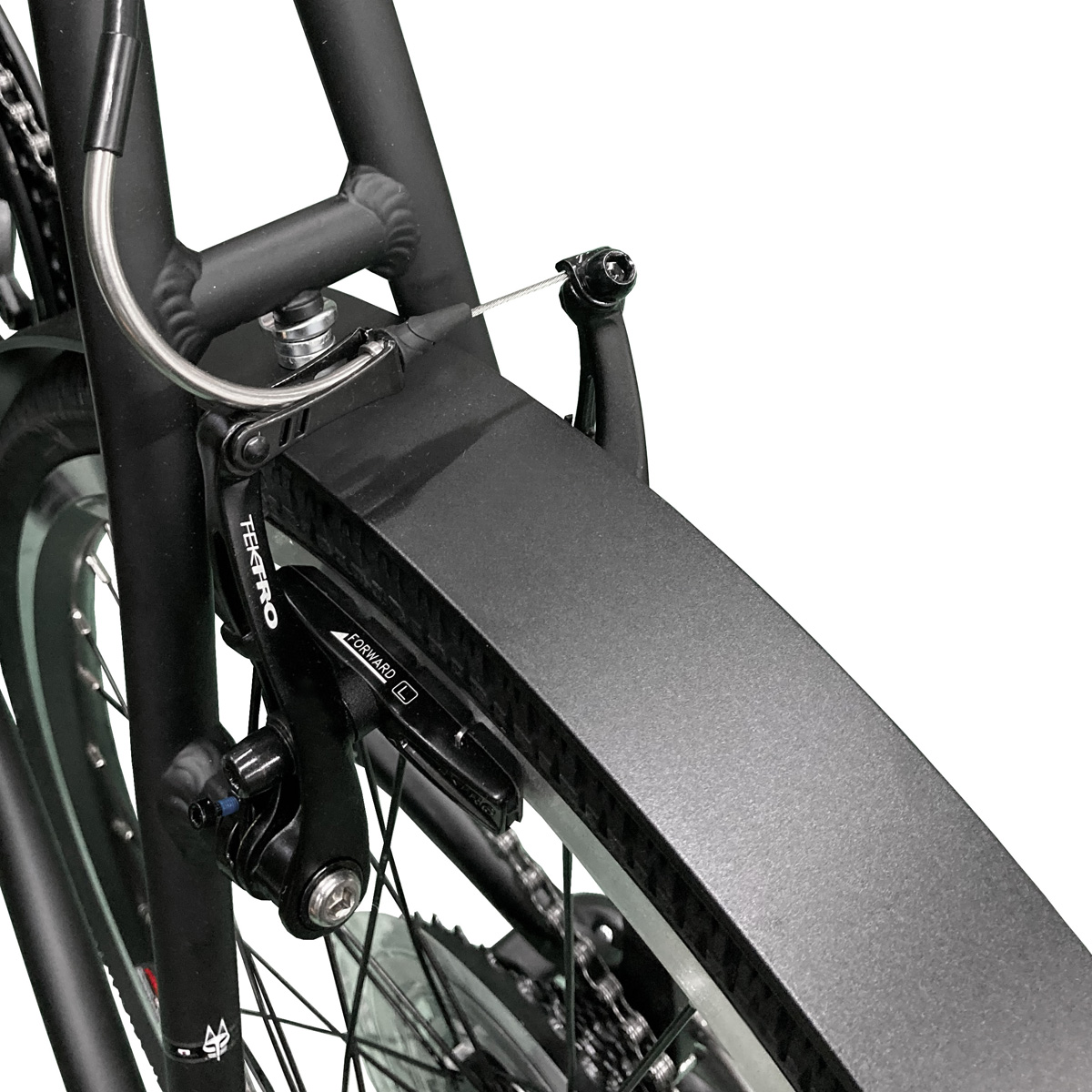

  • TEKTRO RX6 MINI-Vブレーキ

    Vブレーキの出自は、時に強力な制動力を必要とするファットなタイヤを装着したMTB用でした。MTBより細いタイヤと、舗装路が主体のミニベロ、クロスバイクでは、強力すぎる制動力は、パニックブレーキの際には、かえって危険を伴います。一般的なVブレーキよりアームを短くして、あえて力率を落としたミニVブレーキを採用しました。コンパクトな外観は、ミニベロとのデザインバランスも向上しています。
    またカートリッジブレーキシューを採用し、制動時の剛性感も高めました。

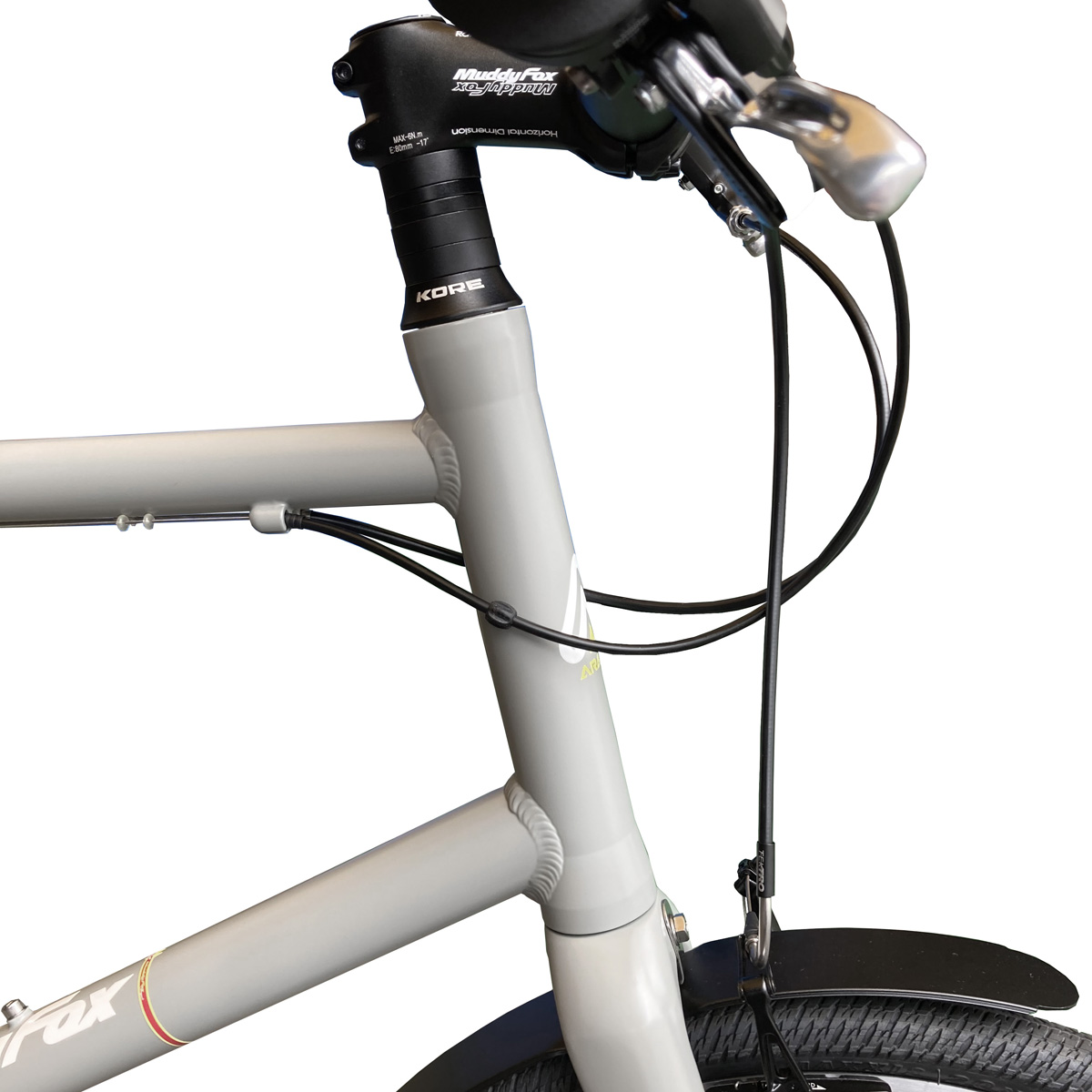

  • ヘッドセット
  • チェーンステークリアランス
  • フレームワークス

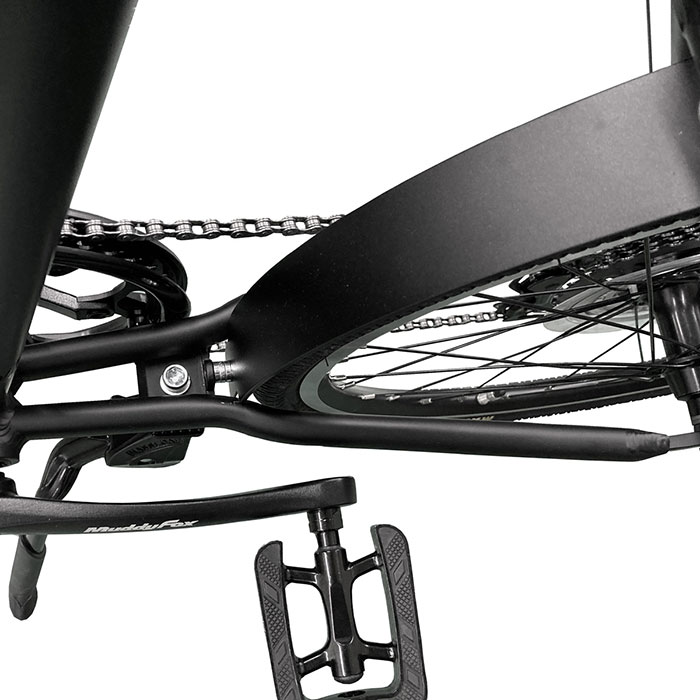

    細身で真円のチューブを採用したシンプルデザインの軽量なアルミフレームと、エアロブレードアルミフォーク。フェンダー・スタンド装備でも完成車重量11㎏の達成に貢献しています。ヘッドセットにはロードバイク同様の、アルミフォークへの一体感を高めたインテグラルヘッドセット。チェーンステーには独自のダブルベンド成形を施し、ギヤのインナーガード、クランク、タイヤとのクリアランスを十分に確保しました。

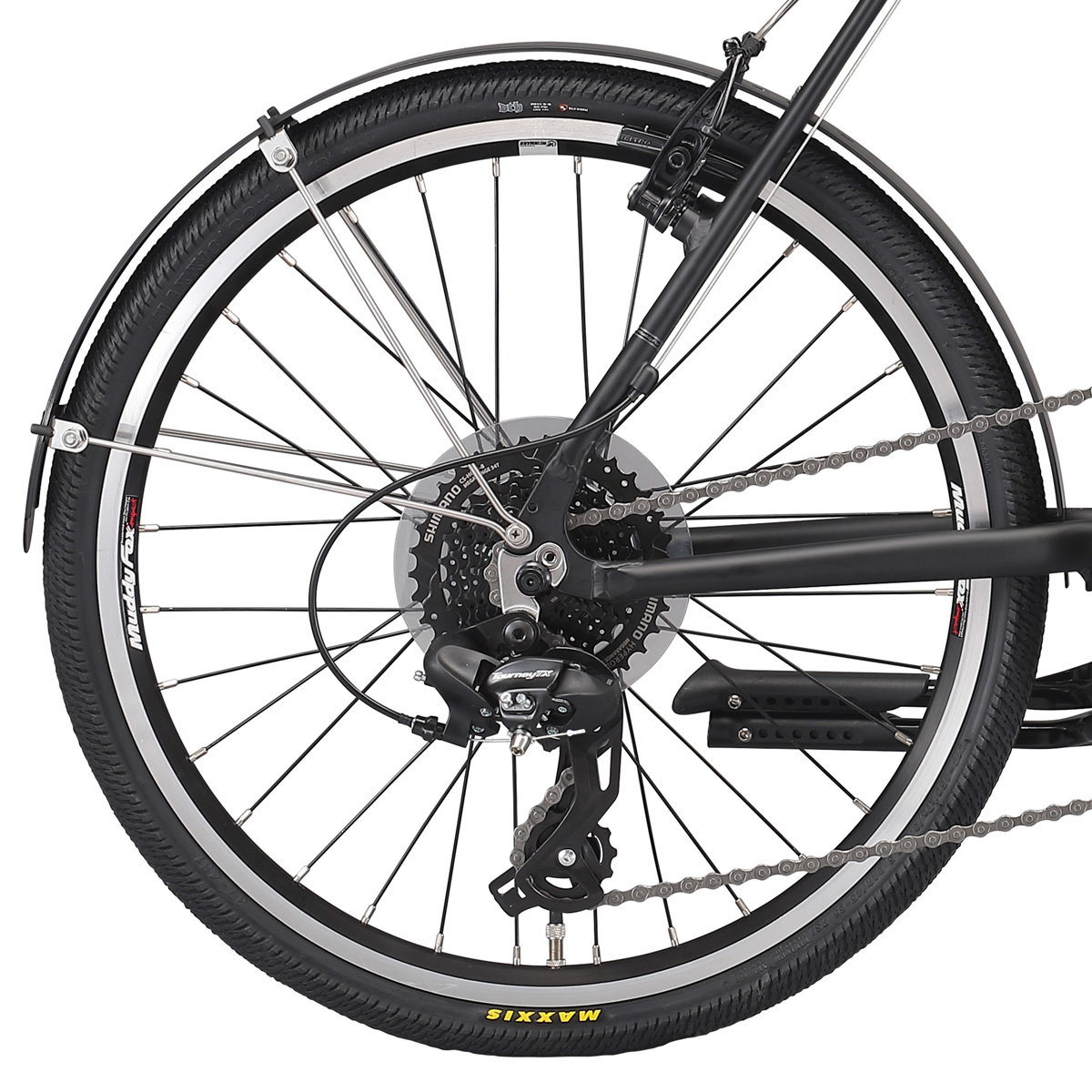

  • フェンダークリアランス
  • フェンダークリアランス

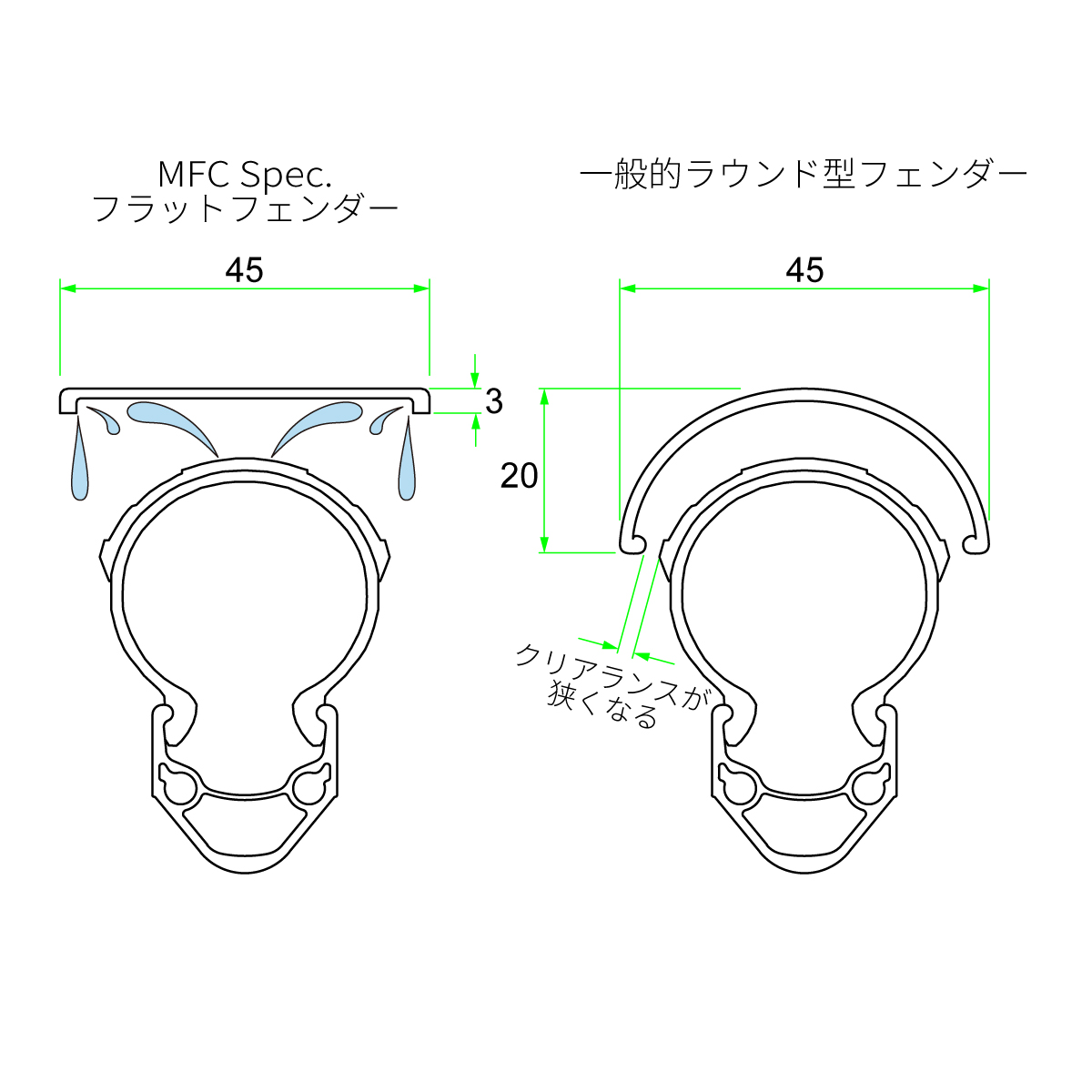

  • アルミフラットフェンダー

    押出成形のアルミ合金で肉厚も確保し、シンプルでクリーンなフラット形状でも十分な強度を有したドロヨケを標準装備。個性的なデザインだけでなく、タイヤとのタイトなクリアランスと、サンドブラスト仕上げは、ドロヨケ標準装備車にありがちな一般車感イメージから脱却。モダーンなドロヨケ標準装備デザインを追求しました。小さな折り返し形状は、タイヤからの水撥ねをガードする設計にもなっています。

  • ハブ

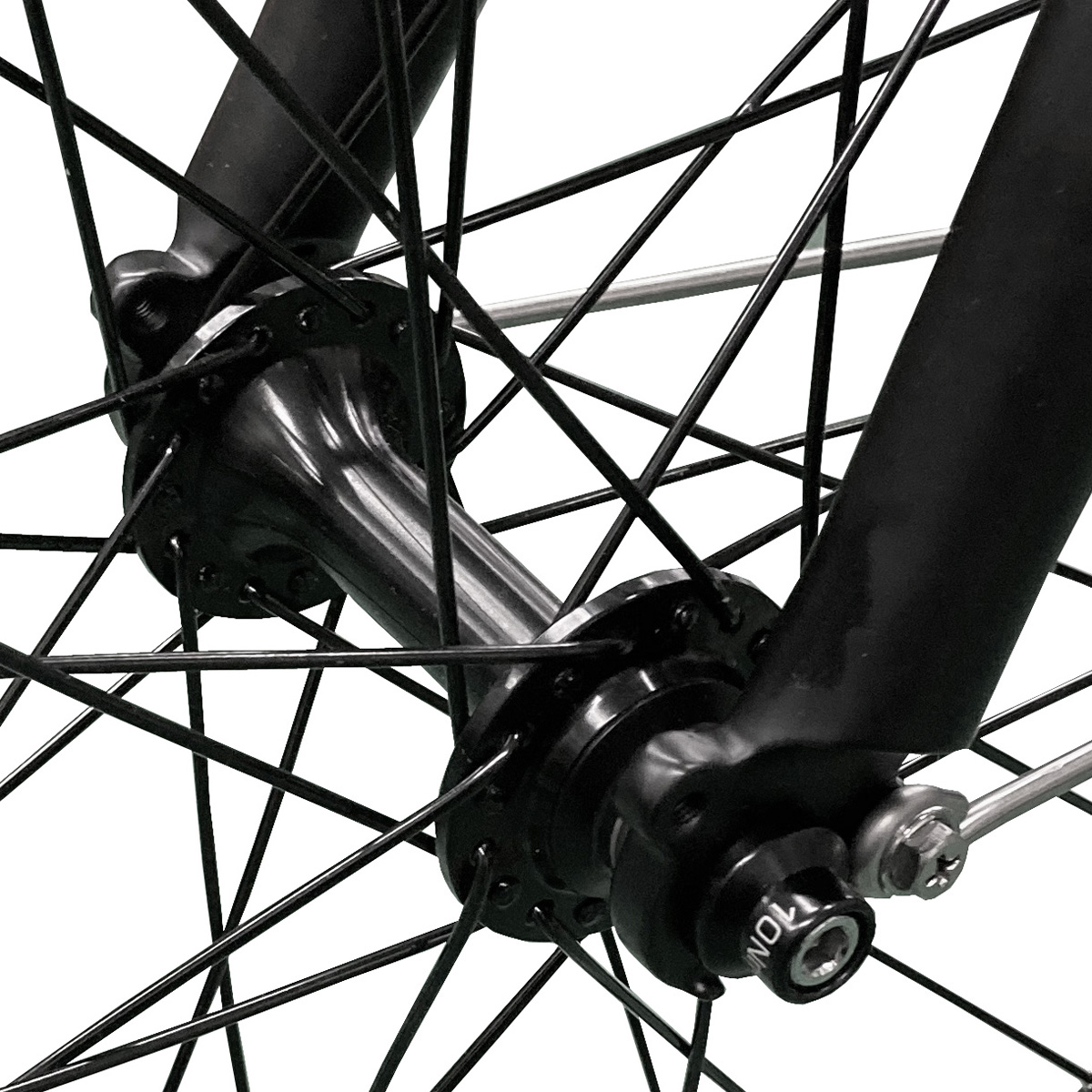

  • NOVATEC前後ハブ

    スリークデザインで仕上げも美しいブラック仕上ハブを前後に採用。リヤはシマノ8段カセット対応フリーハブです。クイックレバーの誤操作によるホイール脱落防止を考慮し、5mmアーレンキーで固定するスキュアー仕様。スキュアーハウジングは緻密なアルミCNC加工。ハブ周りをコンパクトにまとめています。

  • フェンダークリアランス
  • MASSLOAD アルミ両立センタースタンド

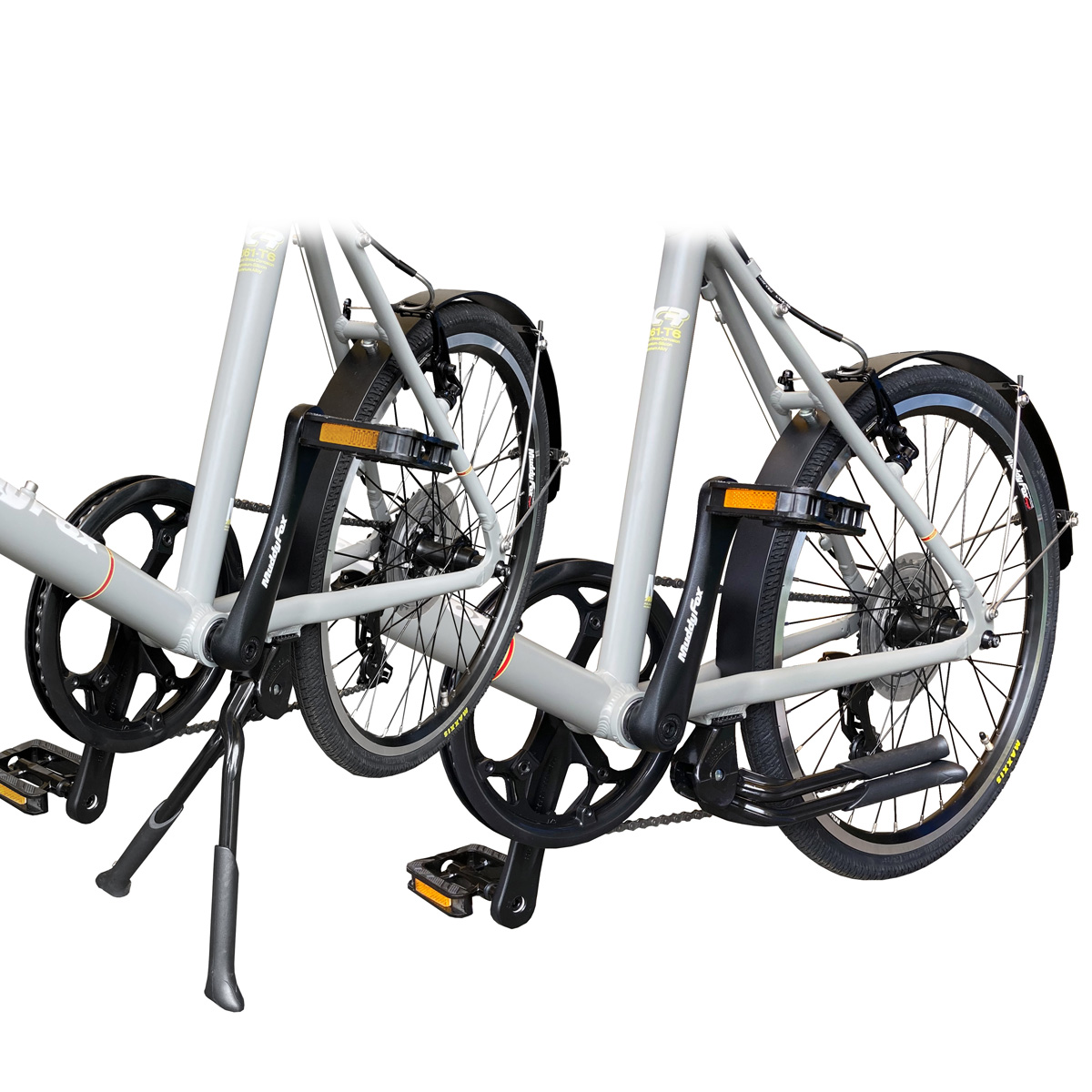

    両立2本ロッドで安定して駐輪が可能で、走行中は2本ロッドが左チェーンステーに下側に集合して跳ね上げられます。ラレーで長年採用した実績も有し、アルミ製で軽量も図られています。

  • バルブ
  • 英式スーパーバルブ

    一般的な空気入れが使える英式バルブ構造を採用。また、虫ゴムを使わないプランジャー式のスーパーバルブ(DVEP)で、虫ゴムに比較して高い耐久性を確保。虫ゴムよりも高圧にも対応します。

  • ロゴマーク
  • アートワーク

    グループモデルであるMFD/MFXで採用したMuddyFoxニューロゴデザイン。MFCとしてのリ・デザインも施しました。また、ハンドル部、シート部、駆動部等に、MuddyFoxロゴを置き、MFCの所有感を高めています。

  • ロゴマーク
  • ドロヨケエンブレム

    後ドロヨケの後端は、自転車の歴史の中でもエンブレムの定位置でした。リヤフラットフェンダーの後端には、MuddyFoxのレーザー刻印。精密なレーザー加工により、キツネの耳の点々まで忠実に施されています(^^)v

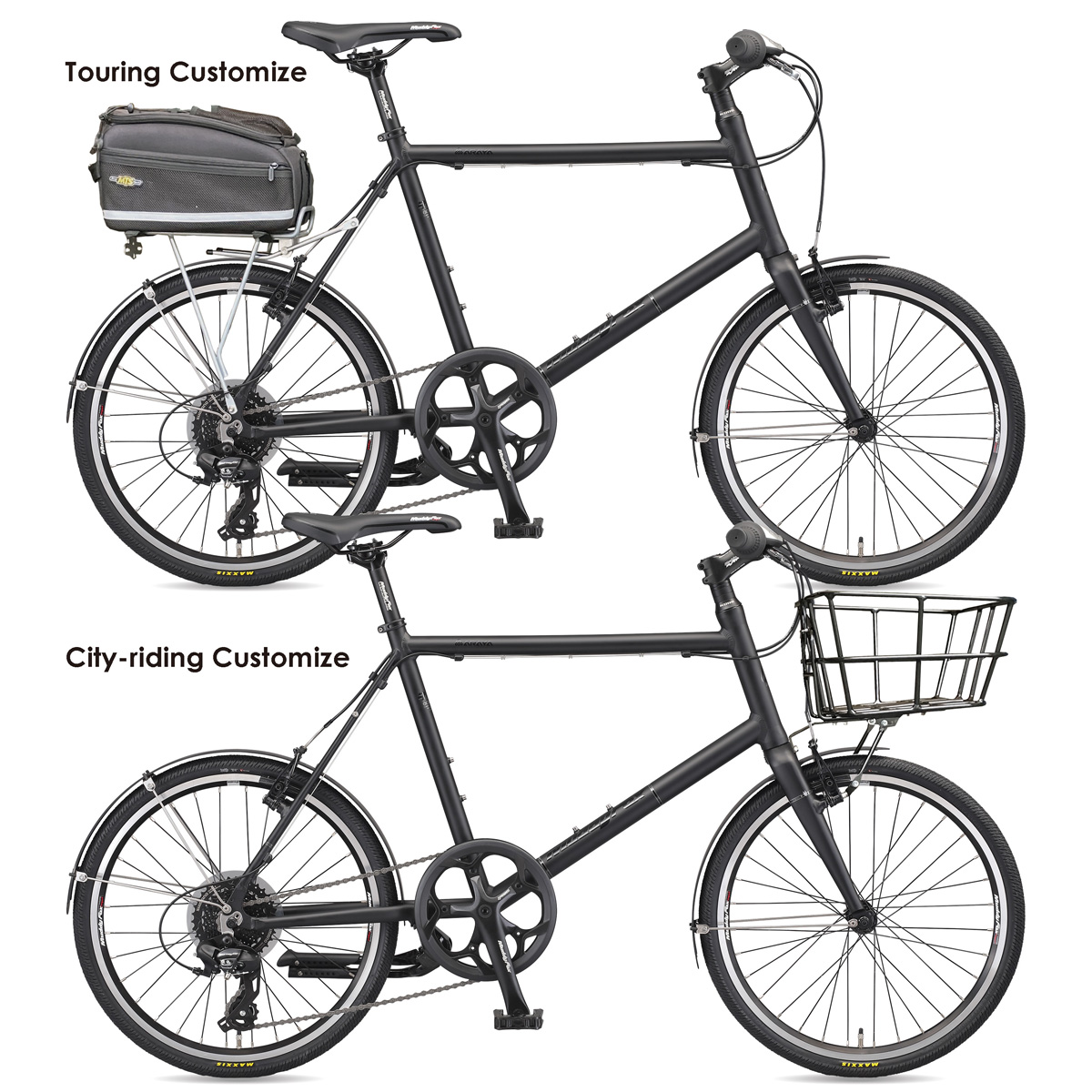

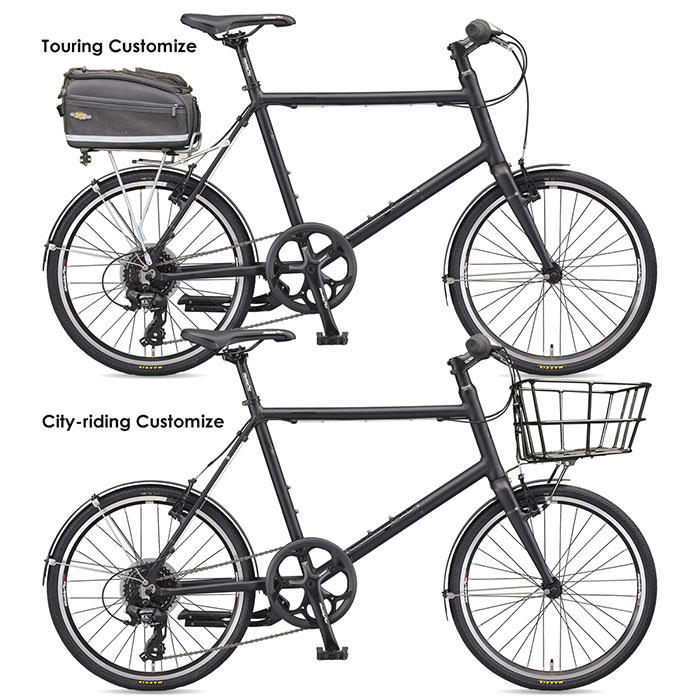

  • オプション
  • 拡張性

    街乗りに便利な前カゴや、ツーリングのためのバッグ装着等、拡張性を考慮しています。街乗りからツーリングまでこなします。(アクセサリーは純正オプションでは用意しておりません。販売店でご相談ください。)

    装着例
    フロントキャリア: YFA-23G
    前カゴ: AL-N03
    リヤキャリア: CAR096
    リヤバッグ: MTXトランクバッグ
    (フロントキャリア、前カゴ、リヤキャリアはGIZA PRODUCTS。リヤバッグはTOPEAKでの装着例になります)

-->

Spec

フレーム サイズ 420mm, 480mm, 540mm
カラー マットブラック、アスファルトグレー、スモークブルー
フレーム アルミ6061-T6 RCR
フォーク アルミ6061-T6 RCR エアロブレード ストレートフォーク
ヘッドセット (KORE)IGA-1181A 1-1/8 Φ41.2 インテグレーテッド AHEAD KOREヘッドキャップ、ヘッドスペーサー 10mm×3.5mm×2
BBセット (FEIMIN)FPB 68-122mm ユニットBB
コックピット ハンドルバー (ZOOM)RISER BAR MTB-AL-312BT 560mm
ハンドルステム (ZOOM)RISER & HORIZONTAL ±17° TDS-RD602-8 80mm
グリップ (VELO)VLG-311 86/110mm
ドライブトレイン シフトレバー SHIMANO ALTUS SL-RS45R8 レボシフト 8段
リヤディレーラー SHIMANO TOURNEY ALTUS RD-TX800-SGS
チェーンホイール (PROWHEEL)SOLID-252PP-3F 52T ダブルギヤガード付 ×165mm(420mm),170mm(480,540mm)
カセットギヤ (SHIMANO) CS-HG31-8 8段 11-13-15-17-20-23-26-34T
チェーン (KMC) Z8.3
ペダル (FEIMIN)ZP-210 アルミボディ/ラバーインサート
ブレーキ ブレーキ (TEKTRO)RX6 ミニVブレーキ 90mm アーム
ブレーキレバー (TEKTRO)TS384A
ホイール ハブ (NOVATEC)A361SBT/F362TSBT 100x135mm スキュアーアクスル
スポーク 14G ステンレス ブラック
リム (WEINMANN)20x1-3/8 451-17C SP17 32H ブラック/CNC
タイヤ (MAXXIS) DTH BMX-Street 37-451 E/V
シート サドル (SELLE ROYAL) R.e.med ARAYAデザイン
シートポスト (ZOOM) TWIN-BOLT SP-C215 ブラック Φ27.2×350
シートバンド (KALLOY) SC-215 内径Φ31.8
アクセサリー キックスタンド (MASSLOAD) CL-KA56 アルミセンターダブルレッグスタンド
フェンダー (SUNNYWHEEL) FA-111-45 アルミ45mm フラットタイプ ステンレスアジャスタブルステー
その他 前後リフレクター、前後ホイルリフレクター、ベル
  基本重量 10.9kg(420mm)キックスタンド、フェンダー含む。リフレクター類、ベル等除く

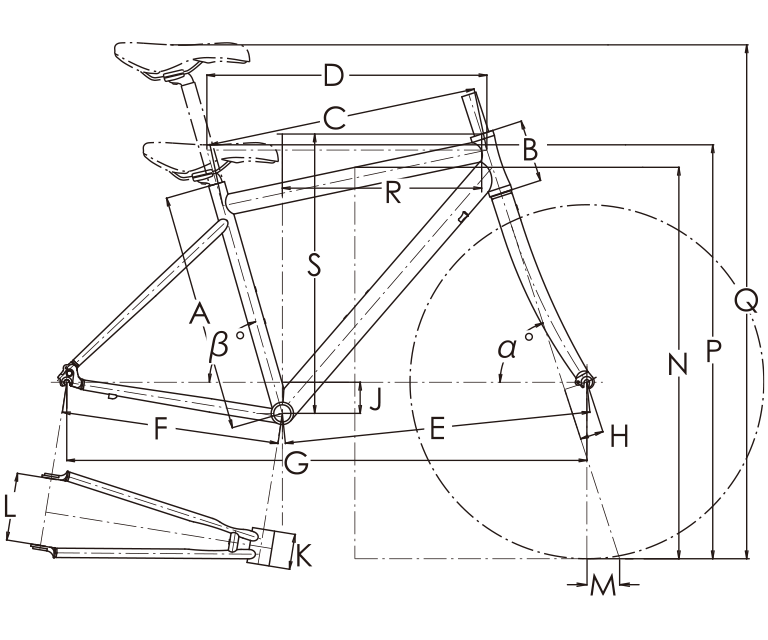

Geometry

  A B C D E F G H J K L M α° β° N P Q R S
420mm 420 230 511 528 580 400 980 40 -15 68 135 43 72.0 72.5 691 762 968 376 481
480mm 480 230 544 548 595 400 995 40 -15 68 135 43 72.0 72.0 717 818 1023 391 481
540mm 540 280 557 557 605 400 1004 40 -15 68 135 43 72.0 72.0 769 875 1080 386 529

Suitable Rider's Height

  140 145 150 155 160 165 170 175 180 185 190 cm
420mm
480mm
540mm
  • 各寸法は設計寸法であり、組上がりにより若干誤差が生じます。
  • 適正乗車身長範囲は、標準的な体格によるもので、腕や脚の長さで前後することがあります。スタンドオーバーハイト、サドル地上高もご参考にして、適切なサイズをお選びください。

ジオメトリ表

フレーム各寸法

  • Aフレームサイズ
  • Bヘッドチューブ
  • Cトップチューブ
  • Dトップチューブ(仮想水平)
  • Eフロントセンター
  • Fリヤセンター
  • Gホイールベース
  • Hフォークオフセット
  • JBB下がり
  • KBB幅
  • LリヤOLD
  • Mトレール
  • α°ヘッドアングル
  • β°シートアングル
  • Nスタンドオーバーハイト
  • Pサドル地上高(最小)
  • Qサドル地上高(最大)
  • Rリーチ
  • Sスタック
