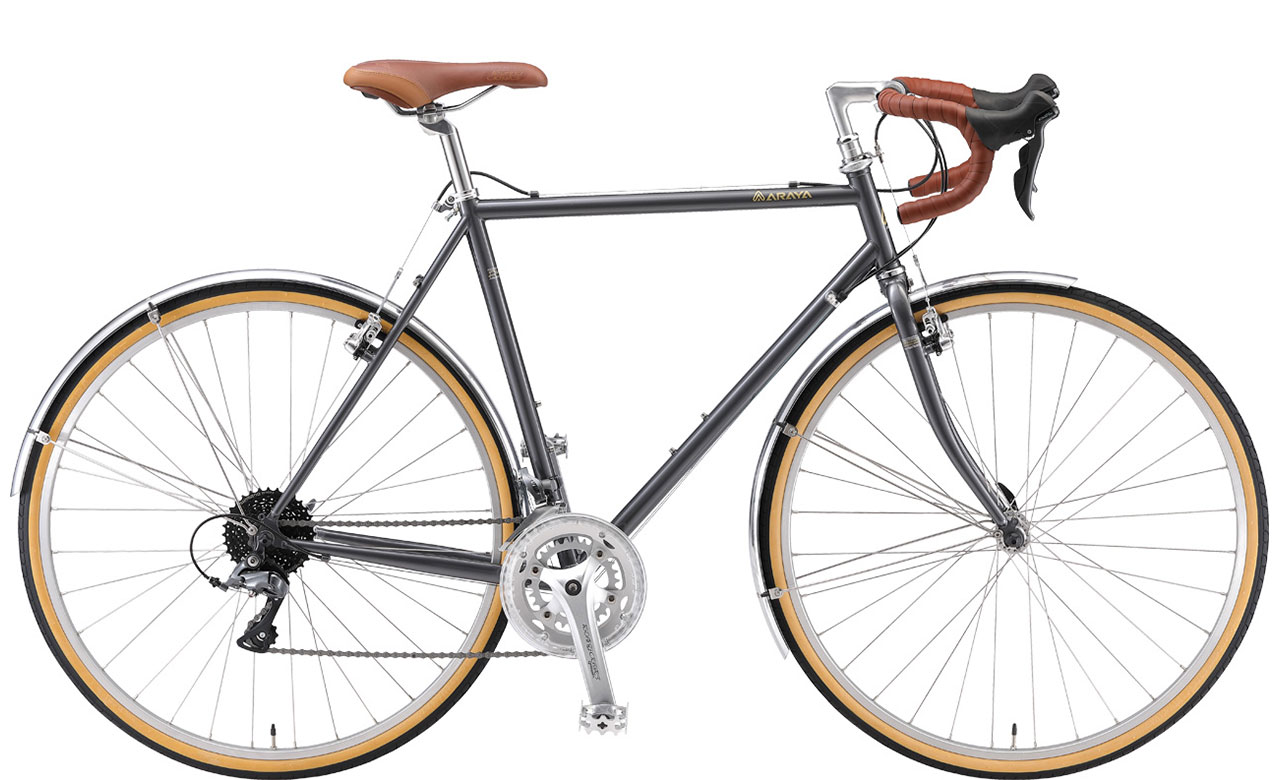

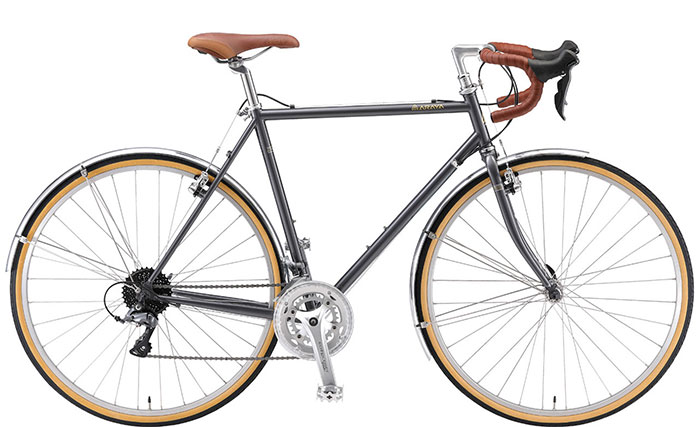

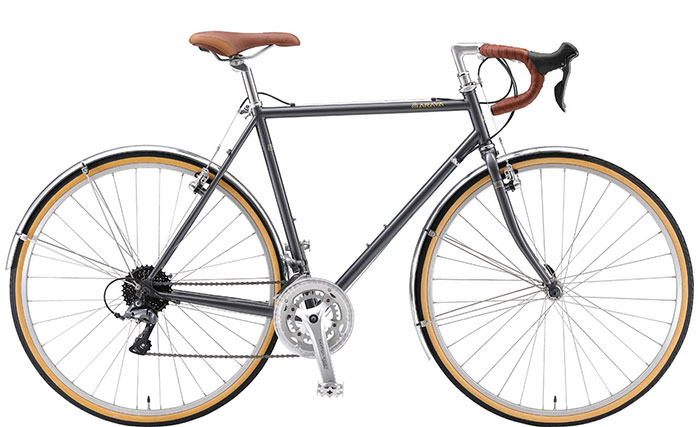

DIA 550mm GY
（アラヤ・ディアゴナールディープグレー）

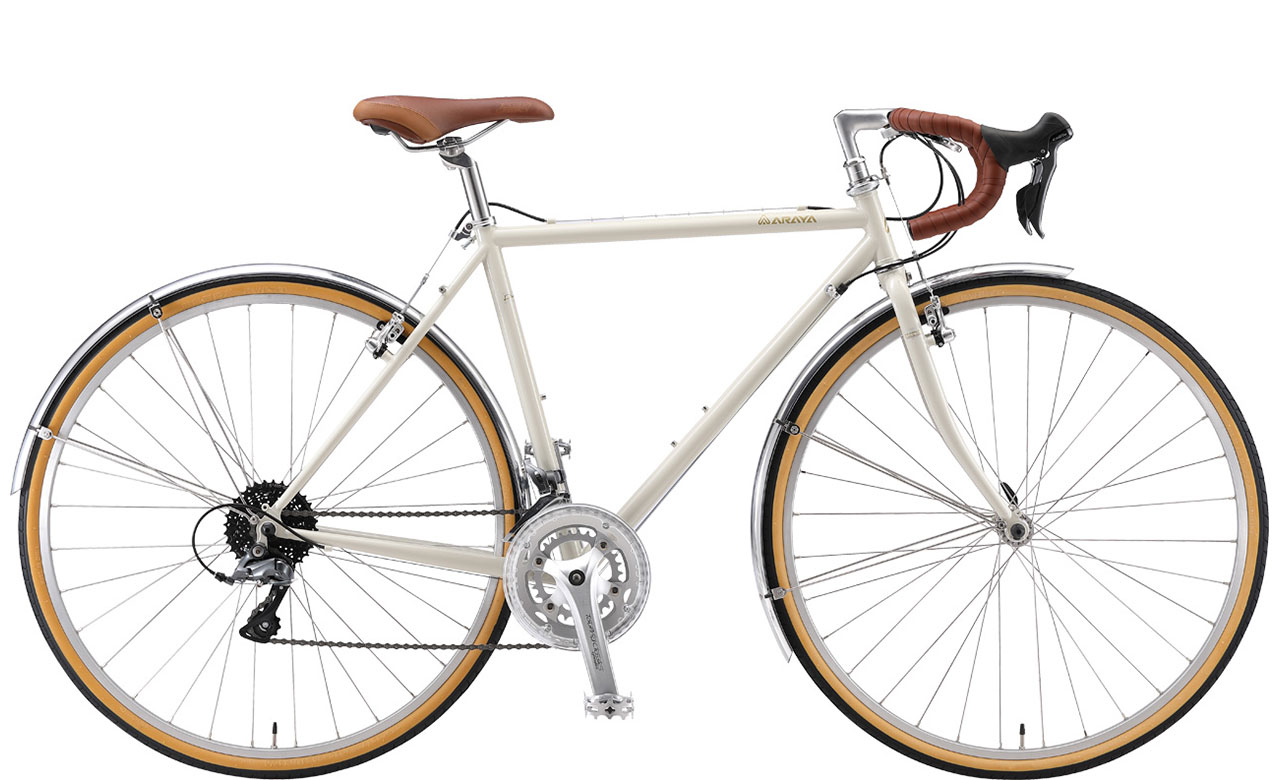

DIA 500mm IV
（アラヤ・ディアゴナールクイーンズアイボリー）

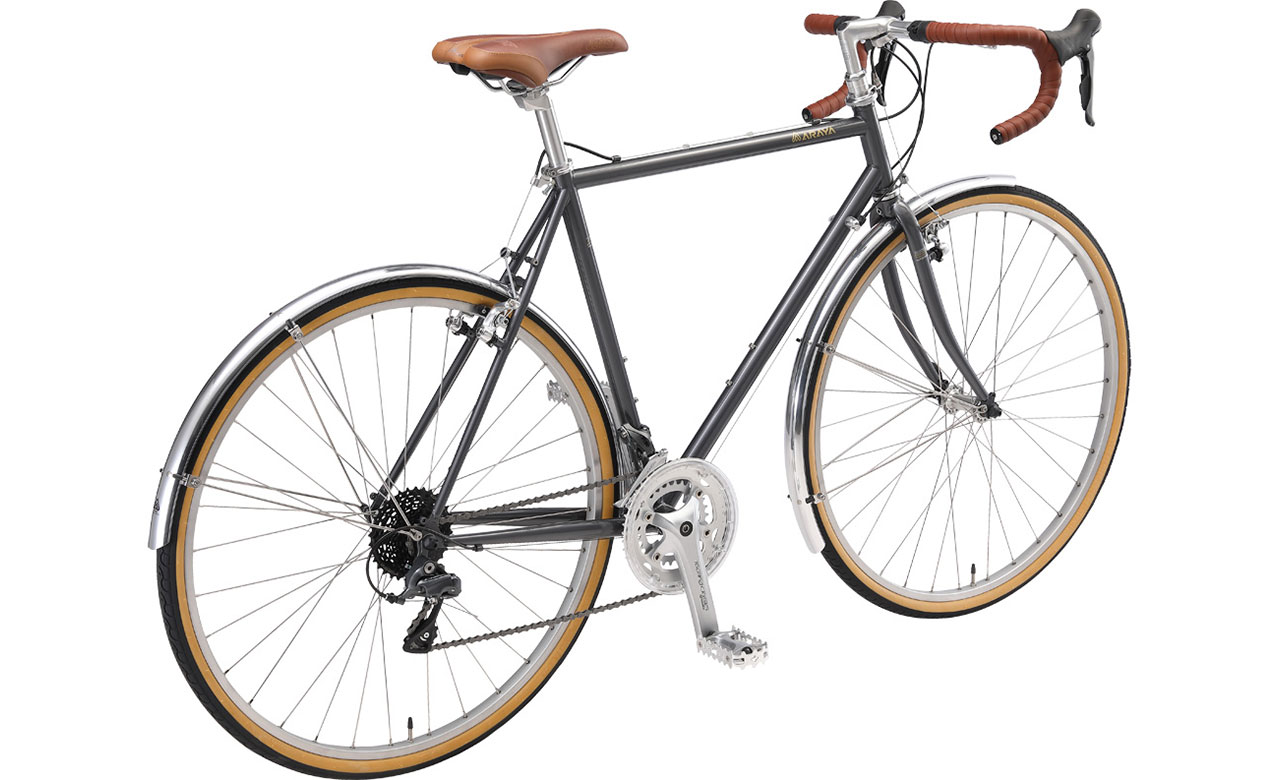

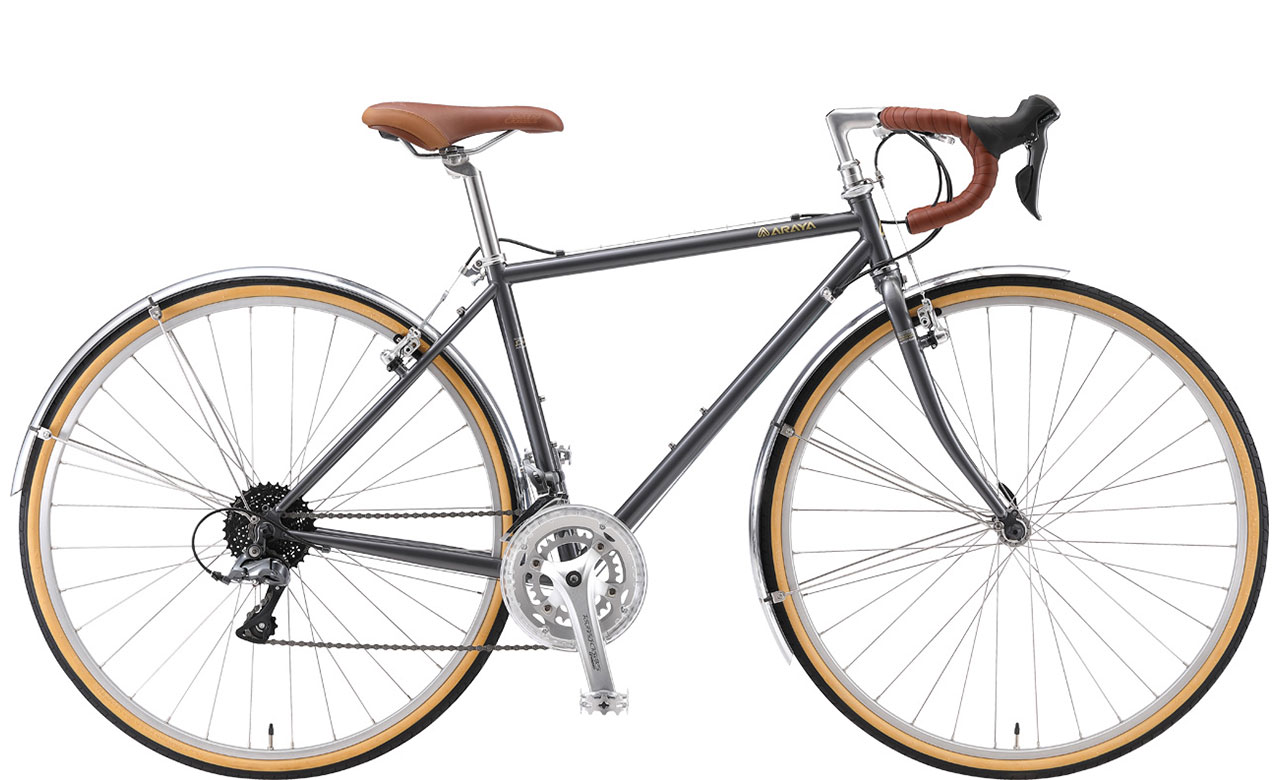

DIA 450mm GY
（アラヤ・ディアゴナールディープグレー）

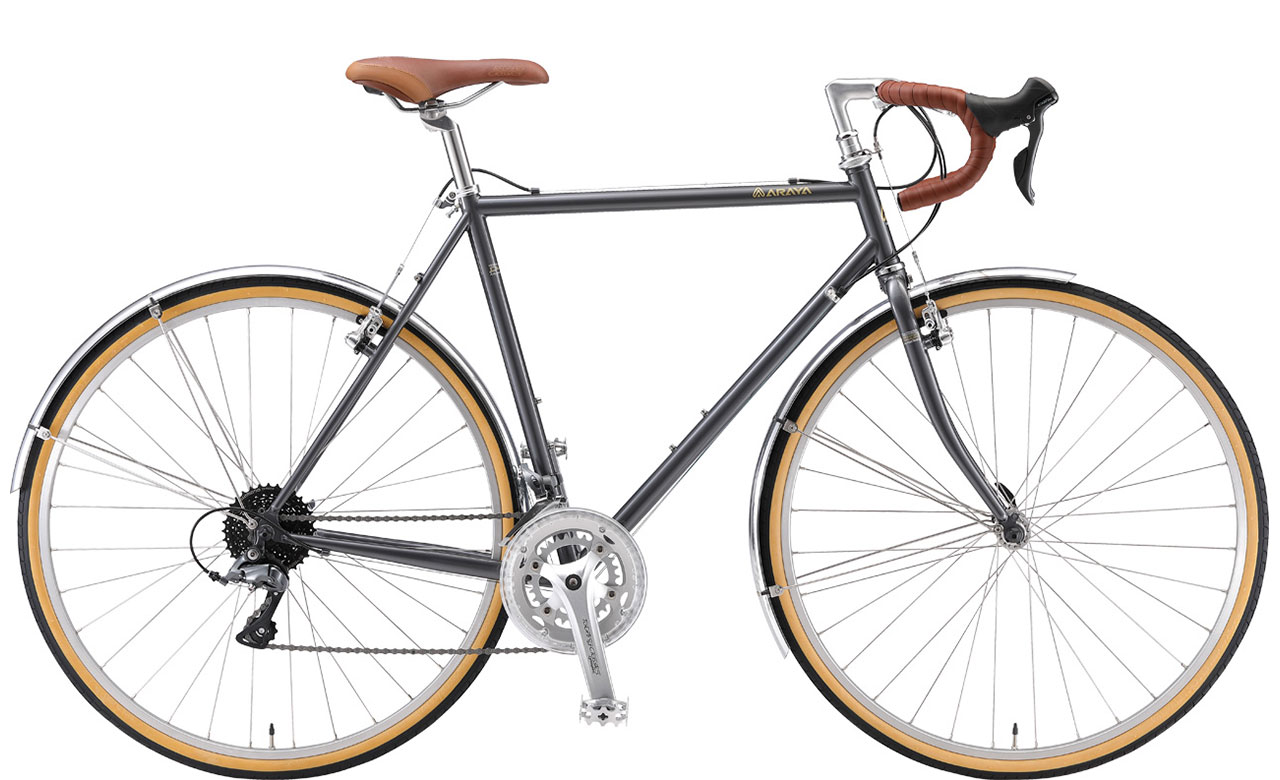

DIA 550mm GY
（アラヤ・ディアゴナールディープグレー）

Cycling

DIA ARAYA Diagonale

税込価格　¥103,400（税抜価格　¥94,000）

さらに速く快適な快走車を求めて

ランドナーに対してのスポルティフ。かつてツーリングの世界の中で、揺るぎない地位を構築していた2機種です。ARAYAでも、2010年スワロー・ランドナーRANと同時に、700Cホイールを履くエクセラ・スポルティフEXSを発売しました。さらに2014年には700CのディアゴナールDIAを投入。速く快適に走るツーリング車を提案しています。
FEDの一新に伴い、DIAも700C快走ツーリング車としての仕様を見つめなおします。デュアルコントロールレバーをはじめ、ロードコンポCLARISをスペックし、サドル、ハンドルバー、リム、クランクにはTouringClassicsオリジナルコンポーネントを採用しました。より速く、より遠くへ旅するためのツーリングモデル。美しいプロポーションのフルポリッシュフェンダーで覆われたタイヤには、エアボリュームが増した32Cが装着されます。

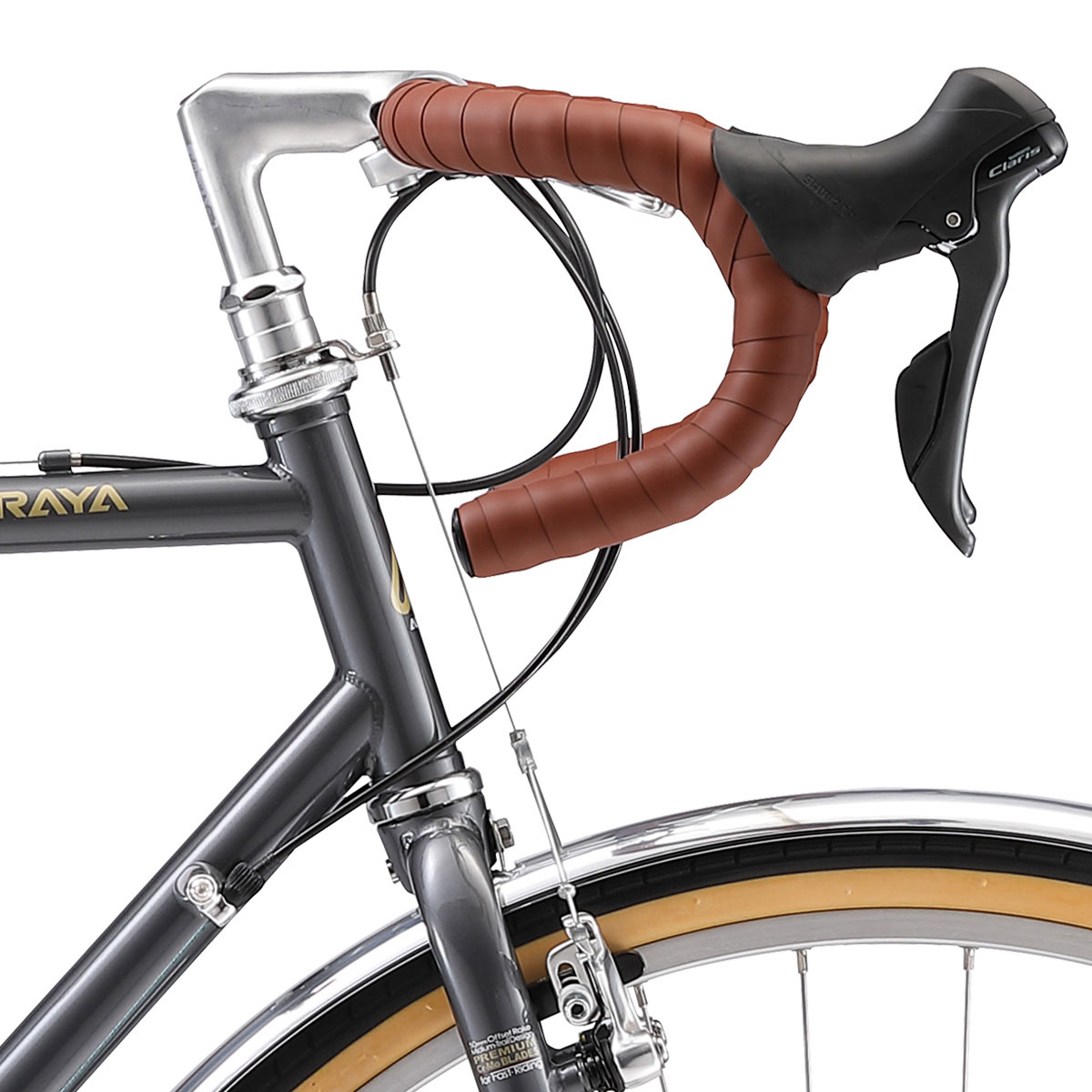

快走系仕様の操舵部
マース型TouringClassicドロップバーにCLARISデュアルコントロールレバーをセッティング。TouringClassicsサドルのトップレザーとコーディネートしたポロウレタンレザーバーテープは、TUR、FEDとも共通仕様。フレームはフルクロモリにグレードアップ。軽量化も実現しました。ヘッドチューブとの一体感も向上させたユニブレードクロモリフォークは、FED仕様から700CのDIAのために新設計されました。

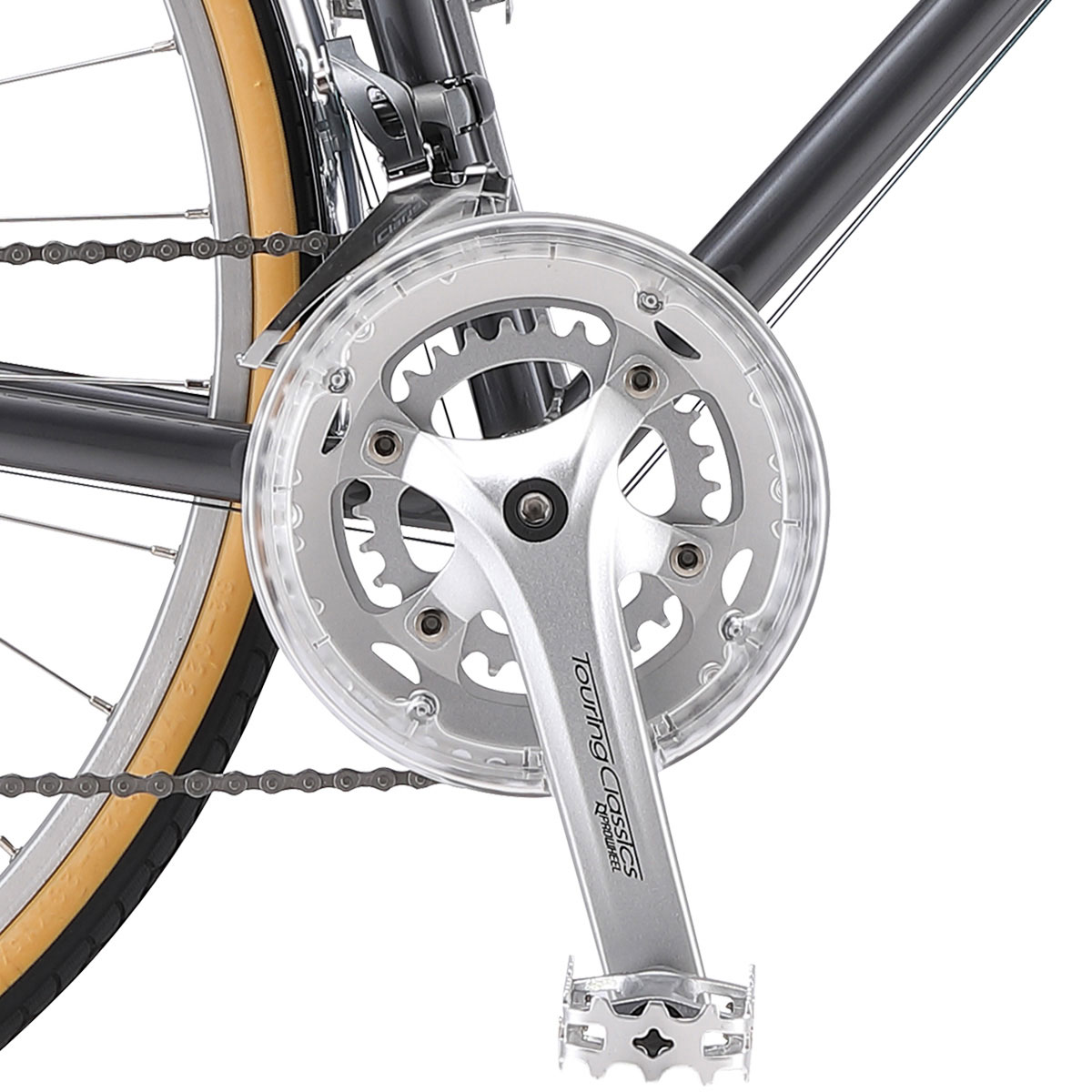

サブコンパクトチェーンホイール
グラベル系ロードで注目される46-30TダブルギヤのサブコンパクトチェーンホイールをTouringClassicsオリジナルコンポで採用。FEDと同様にチェンガードは取り外しも可能です。アウターアームデザインのPCD110/80により46-30Tのコンパクトギヤを実現。リヤの11-32Tとともにランドナークラスのワイドなギヤレシオも可能にしました。

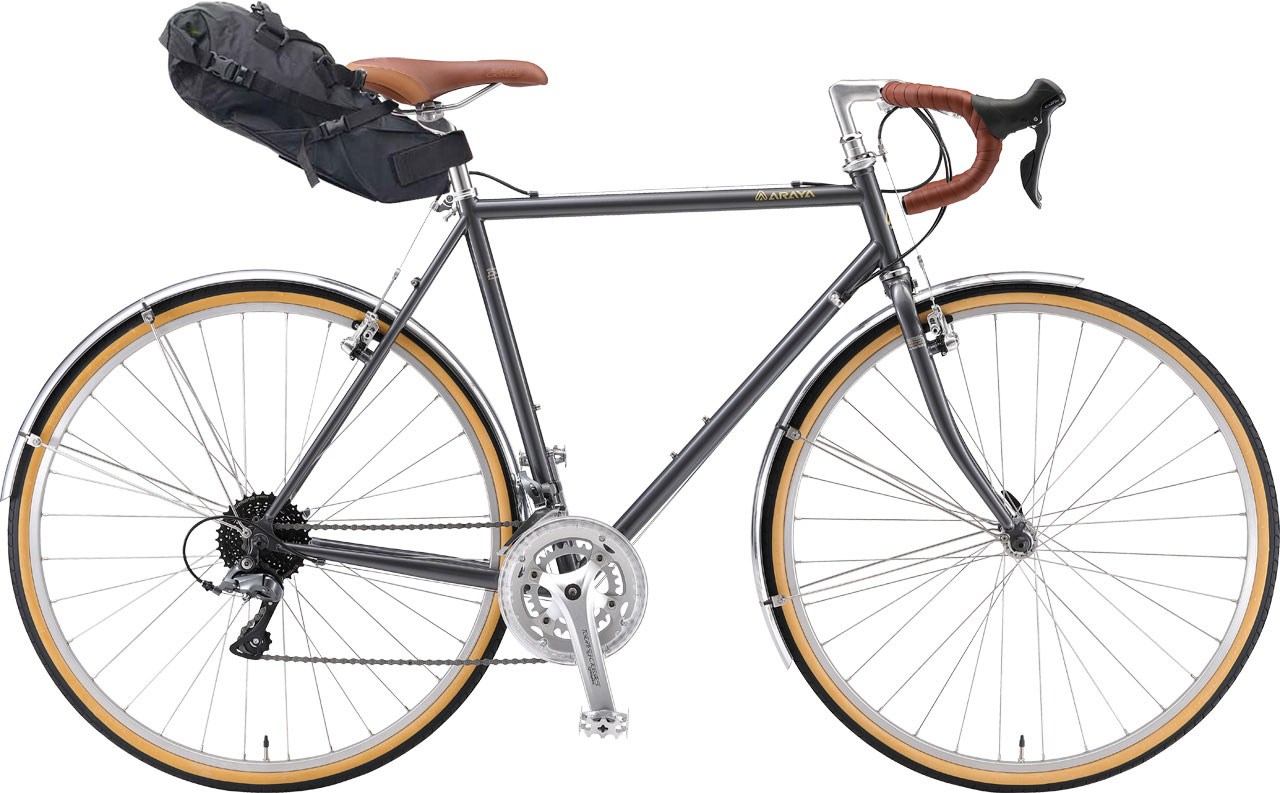

ツーリングカスタマイズ

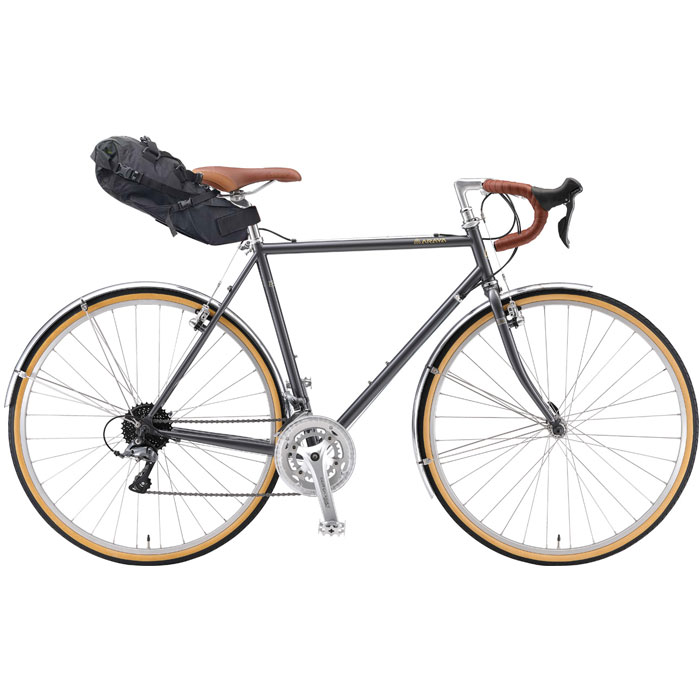

トラベルサドルバッグ装着イメージ

Spec

フレーム	サイズ	450, 500, 550mm
	カラー	ディープグレー、クイーンズアイボリー
	フレーム	オールクロモリ MIDサイズ D.B. TIG溶接フレーム
	フォーク	クロモリユニブレード 50mmオフセット 1”スレッド
	ヘッドセット	CH-907JN マイクロアジャストカートリッジベアリング
	BBセット	CH-52 68-116mm シールドベアリングユニットBB
コックピット	ハンドルバー	ZOOM Touring Classics DR-AL-123 マースドロップ380mm(450)、400mm(500/550mm)
	ハンドルステム	ZOOM HL-C80D －17° クイルステム 80mm×Φ22.2
	バーテープ	レザータイプポリウレタン
ドライブトレイン	デュアルコントロールレバー	SHIMANO CLARIS デュアルコントロールレバー 8×2speed
	リヤディレーラー	SHIMANO CLARIS RD-R2000 ショートケージ
	フロントディレーラー	SHIMANO CLARIS FD-R2000 Φ28.6
	チェーンホイール	PROWHEEL Touring Classics RPL-521 46-30T ギヤガード付 × 165mm(450)、170mm(500/550)
	カセットギヤ	SHIMANO CS-HG50-8 11-32T
	チェーン	KMC Z8.3
	ペダル	FEIMIN FP-971 アルミボディ/アルミケージ
ブレーキ	ブレーキ	TEKTRO 992A カンティレバーブレーキ
	ブレーキレバー	SHIMANO CLARIS デュアルコントロールレバー
	セーフレバー	TEKTRO RL570 トップマウントレバー Φ23.8用
ホイール	ハブ	SHIMANO HB-RS300/FH-RS300 100×130
	スポーク	14G ステンレス
	リム	WEINMANN Touring Classics 700C 622-17C 32H アイレット付
	タイヤ	KENDA Touring Classics KWEST 700×32C 32-622 アメクロ F/V
シート	サドル	VELO Touring Classics ダブルデンシティ
シート	シートポスト	ZOOM SP-C207 Φ27.2×350
	フェンダー	SUNNYWHEEL Touring Clasics SW-821 ポリカーボネート41mm アルミポリッシュサンドイッチステンレスアジャスタブルステー
	重量	12.6㎏

※商品仕様、カラーその他は、予告なく変更される可能性があります

Geometry

	A	B	C	D	E	F	G	H	J	K	L	M	α°	β°	N	P	Q	R	S
450mm	450	100	511	525	600	420	1011	50	65	68	130	65	71.0	75.0	739	809	1014	400	449
500mm	500	100	527	536	600	420	1011	50	65	68	130	62	71.5	75.0	763	856	1061	404	451
550mm	550	140	536	541	600	420	1011	50	65	68	130	59	72.0	74.5	807	904	1109	395	491

Suitable Rider's Height

	140	145	150	155	160	165	170	175	180	185	190	cm
450mm
500mm
550mm

各寸法は設計寸法であり、組上がりにより若干誤差が生じます。
表示します適正乗車身長範囲、適正身長は標準的な体格による目安のもので、腕や脚の長さの個人差により前後することがあります。ご購入の際は適切なサイズを販売店へご相談ください

フレーム各寸法

Aフレームサイズ
Bヘッドチューブ
Cトップチューブ
Dトップチューブ(仮想水平)
Eフロントセンター
Fリヤセンター
Gホイールベース
Hフォークオフセット
JBB下がり
KBB幅

LリヤOLD
Mトレール
α°ヘッドアングル
β°シートアングル
Nスタンドオーバーハイト
Pサドル地上高(最小)
Qサドル地上高(最大)
Rリーチ
Sスタック

Optional Parts

CA-RAN フロントキャリア
